Poznámka: nainštalujte v opačnom poradí ako pri demontáži.
1. Umyte vonkajšie povrchy skrine prevodovky.

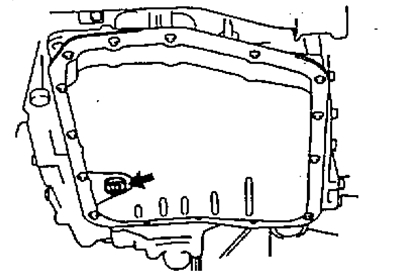

2. Odskrutkujte vypúšťaciu zátku a vypustite pracovnú kvapalinu do vhodnej nádoby.
- Uťahovací moment - 50 Nm

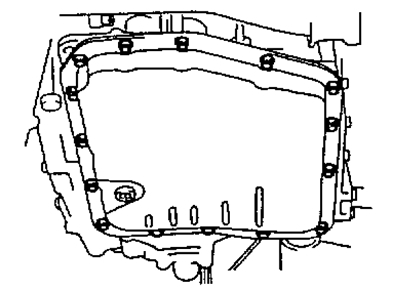

3. Odskrutkujte upevňovacie skrutky palety. Odstráňte panvicu a tesnenie.
Poznámka: v žumpe vždy zostane trochu tekutiny. Dávajte pozor, aby ste nepoškodili plniacu trubicu a O-krúžok.
- Uťahovací moment - 5 Nm

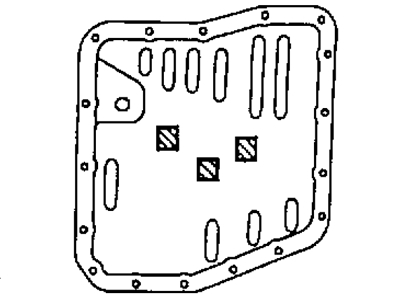

Poznámka k inštalácii: Upevnite magnety na panvu prevodovky, ako je znázornené na obrázku.

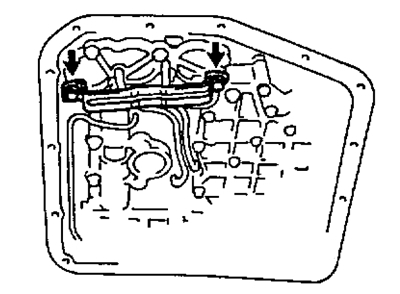

4. Odstráňte filter a držiak trubice.
A) Uvoľnite tri skrutky a vyberte filter.
b) Odstráňte dve skrutky a odstráňte držiak.
- Uťahovací moment pri montáži - 10 Nm

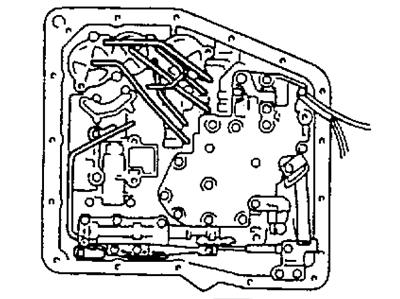

5. Odstráňte hadičky.

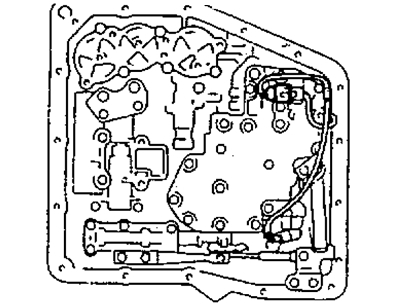

6. Odpojte konektory solenoidového ventilu.

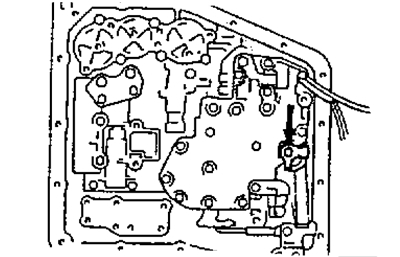

6. Odstráňte ventil voľby rozsahu.
A) Uvoľnite dve skrutky a odstráňte držiak.
- Uťahovací moment - 11 Nm

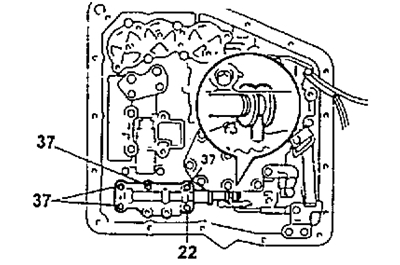

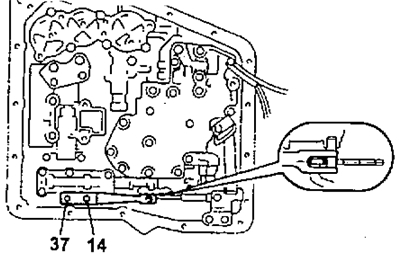

Poznámka: dĺžky skrutiek (v mm) znázornené na obrázku.
b) Uvoľnite skrutky a vyberte teleso ventilu na výber rozsahu.
- Uťahovací moment - 11 Nm
Poznámka: dĺžky skrutiek (v mm) znázornené na obrázku.
7. Odstráňte brzdové potrubie B 3.

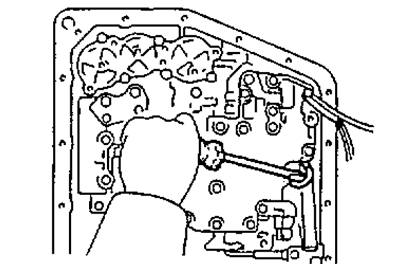

A) Uvoľnite upevňovaciu skrutku rúrky.
- Uťahovací moment - 11 Nm

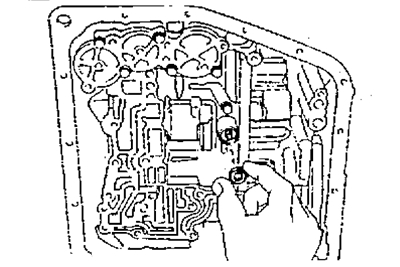

b) Odstráňte brzdovú trubicu B 3.
8. Odskrutkujte upevňovacie skrutky a odstráňte blok ventilov.
- Uťahovací moment - 11 Nm

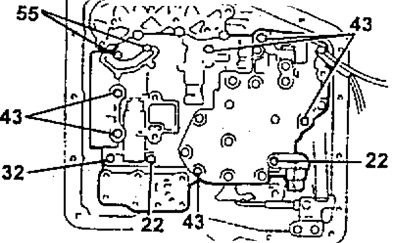

Poznámka: dĺžky skrutiek (v mm) znázornené na obrázku.

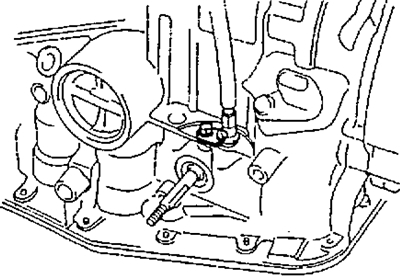

9. Odpojte ovládacie lanko škrtiacej klapky od vačky v prevodovke.
10. Demontujte brzdovú doštičku druhého prevodového stupňa.

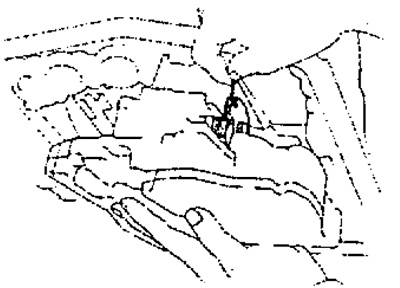

11. Odskrutkujte skrutku upevnenia kábla ku skrinke prevodovky a vezmite kábel.
- Uťahovací moment - 5,5 N.m
Poznámka k inštalácii: Ak je kábel nový, nainštalujte na vnútorný kábel zarážku.
A) Kábel ohnite tak, aby polomer ohybu bol asi 200 mm.
b) Vyťahujte vnútorný kábel von, kým nebude cítiť malý odpor. Držte ho v tejto polohe.

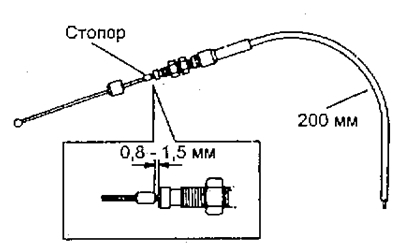

V) Nainštalujte zátku vo vzdialenosti 0,8-1,5 mm od konca vonkajšieho puzdra, ako je znázornené na obrázku.
Poznámka: Po inštalácii nastavte lanko ovládania plynu.
