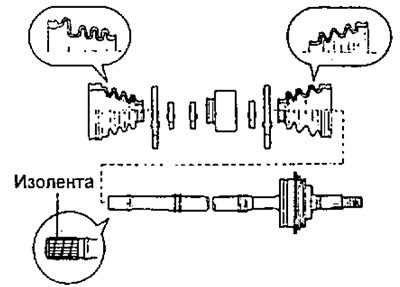

A) Instalați piesele pe arborele de transmisie din față stânga și arborii de transmisie din spate, în următoarea ordine:
- capac exterior al balamalei,
- patru cleme
- capac balamale interioare,

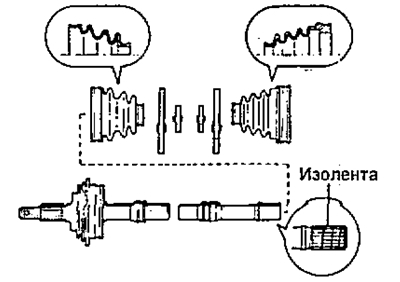

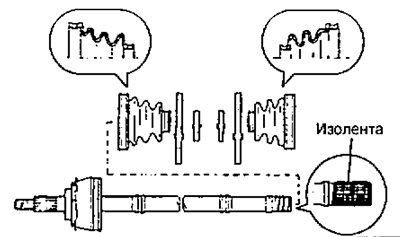

Notă: Înainte de a instala portbagajul, înfășurați bandă electrică în jurul canelurilor arborelui de antrenare pentru a preveni deteriorarea portbagajului.
Arborele de antrenare față
Arborele de transmisie spate
b) Instalați pe piesele arborelui de transmisie din dreapta față, în următoarea ordine:
- - capac exterior al balamalei,
- -doua cleme
- - amortizor (4A-FE, 5A-FE, 2C (2WD), 3S-FE (4WD)),
- - clema amortizorului (4A-FE, 5A-FE, 2C (2WD), 3S-FE (4WD)),
- -doua cleme
- - un capac al balamalei interioare.
2. Instalați articulația triplă.

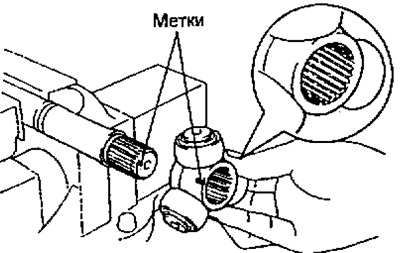

A) Aliniați semnele de pe arbore și balama.

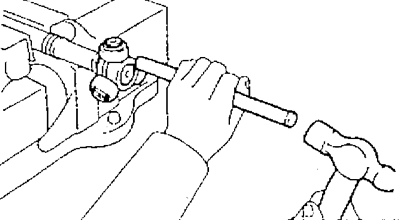

b) Folosind o tijă de cupru și un ciocan, apăsați articulația triplă pe arborele de antrenare.

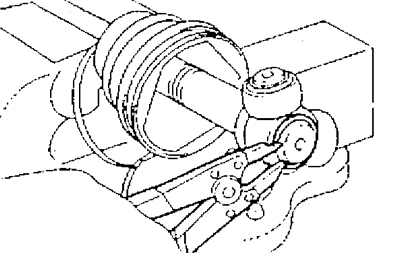

V) Instalați un nou inel de reținere pe arbore.
3. Instalați cursa de pivotare interioară.
A) Aplicați unsoare pe jug și pivotați.
Notă: La asamblare, utilizați un lubrifiant conceput numai pentru balamale.
- Cantitatea de lubrifiant este de 180-190 gr.

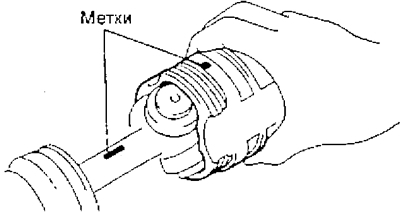

b) Aliniați semnele de pe jug și arborele de antrenare.
4. Instalați cizmele balamalei interioare.
A) Instalați capacul balamalei interioare.
Notă: Nu aplicați unsoare pe canelura inelului exterior unde este instalată capota.

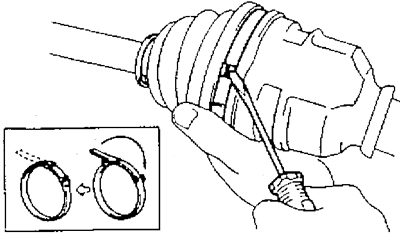

b) Folosind o șurubelniță, instalați cele două legături cu fermoar pe carcasa balamalei interioare.
2. Instalați articulația triplă.
A) Aliniați semnele de pe arbore și balama.
V) Strângeți clemele.
Notă: Nu deteriorați carcasa.
5. Instalați capacul balamalelor exterioare.
A) Puneți unsoare în portbagaj și pe arborele pivot.
Notă: La asamblare, utilizați un lubrifiant conceput numai pentru balamale.
- Cantitatea de lubrifiant - 120 -130 gr.
b) Montați capacul pe canelura arborelui.
Notă: Nu deteriorați carcasa.

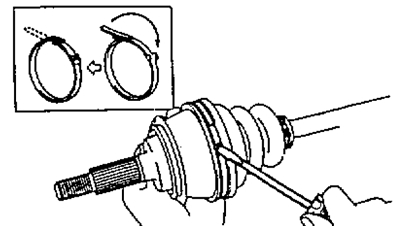

V) Instalați două cleme pe capac.
G) Strângeți clemele.
6. (4A-FE, 5A-FE, 2C (2WD), 3S-FE (4WD) arborele de antrenare drept)
Montați amortizoarele arborelui de transmisie față.

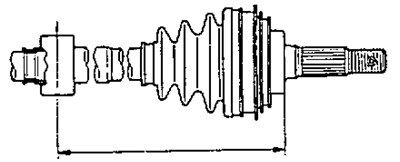

A) Montați amortizorul în canelura arborelui.
Notă: Nu confundați direcția de instalare.
Distanța nominală:
- 4A-FE, 5A-FE - 426,6-436,6 mm
- 2C (2WD) - 346,5-356,5 mm
- 3S-FE (4WD) - 205,0 mm
b) Montați clemele pe amortizor.
7. Verificaţi arborele de antrenare.
