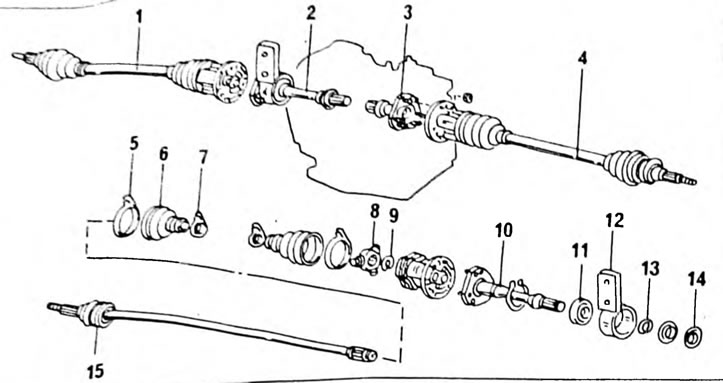

Desen 182. Detalii de arbori de antrenare în prezența arborilor intermediari; 1. Arborele de antrenare dreapta; 2. Arbore intermediar; 3. Arborele de iesire diferential; 4. Arborele de antrenare stânga; 5. Clemă manșetă; 6. Manșetă din cauciuc; 7. Clemă manșetă; 8. Cruce; 9. Inel de reținere; 10. Arbore intermediar; 11. Rulment cu bile; 12. Consola suport; 13. Inel de reținere; 14. Inel de portbagaj; 15. Articulație exterioară și arbore de transmisie.
Dacă este necesară demontarea arborelui de antrenare, procedați așa cum este descris mai sus, dar pe o parte trebuie eliberată legătura cu flanșă a arborelui intermediar. După aceasta, deșurubați suportul arborelui de pe blocul cilindrilor și trageți arborele, așa cum se arată în Figura 183. Arborele intermediar poate fi dezasamblat în părțile prezentate în Figura 182. În primul rând, îndepărtați suportul de sprijin și rulmentul din mijloc (Desen 184) . După aceasta, apăsați inelele interioare și exterioare ale anterelor. Scoateți inelul de reținere a rulmentului și apăsați rulmentul de pe arbore. Apăsați noul rulment pe arbore și fixați-l cu un mic inel de reținere. Apoi apăsați garniturile de etanșare împotriva prafului în suporturile cantilever. Instalați consola de sprijin pe arborele intermediar.

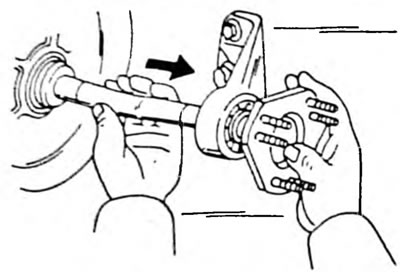

Desen 183. Scoateți arborele intermediar din cutia de viteze folosind metoda prezentată

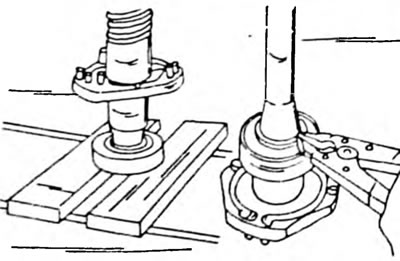

Desen 184. Un inel de reținere ține rulmentul cu bile pe arborele intermediar. În partea stângă, rulmentul este presat pe arbore.
