Предупреждение.
- Растачивать необходимо все четыре цилиндра на один общий размер, величина которого больше максимального диаметра, полученного путем измерения цилиндров обследуемого блока, и соответствует диаметру поршня ремонтного (увеличенного) размера.
- Заменяемые поршневые кольца должны соответствовать диаметру поршня ремонтного (увеличенного) размера.
1. Значения диаметров поршней увеличенных (ремонтных) размеров.
Для двигателей серии Y применяются ремонтные поршни следующих размеров:
- + 0, 50 мм — 86,415 - 86,445 мм
- + 0,75 мм — 86,665 - 86,695 мм
- + 1,00 мм — 86,915 - 86,945 мм
2. Определите размер растачиваемых цилиндров.

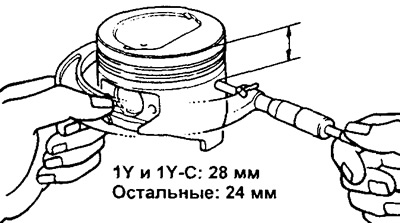

а) Используя микрометр, измерьте диаметр поршня под прямым углом к оси поршневого пальца (в плоскости, проходящей через центр поршня и перпендикулярной оси поршневого пальца) на расстоянии 28 мм или 24 мм от днища поршня.
б) Подсчитайте размер каждого цилиндра.
Размер под расточку = Р+С-Н
Р - диаметр поршня.
С - зазор между поршнем и цилиндром.
С = 0,075 - 0,095 мм для двигателей серии У.
Н - допуск на хонингование.
Н = 0,02 мм или меньше.
3. Расточите и хонингуйте цилиндры до получения требуемых размеров.
Величина подачи хона за один проход — 0,02 мм.
Предупреждение: излишнее хонингование увеличивает овальность отверстия цилиндра.
