- Максимально допустимое биение — 0,06 мм
При большем биении замените коленчатый вал.
2. Проверьте шатунные и коренные шейки.
а) Используя микрометр, измерьте диаметр каждой шейки.
Диаметр коренной шейки:
- Номинальный — 57,985 - 58,000 мм
- Уменьшенный на 0,25 мм ремонтный размер — 57,745 -57,755 мм
Диаметр шатунной шейки:
- Номинальный — 47,985 - 48,000 мм
- Уменьшенный на 0,25 мм ремонтный размер — 47,745 -47,755 мм
Если диаметр выходит за указанные пределы, проверьте зазоры в коренных и шатунных подшипниках.

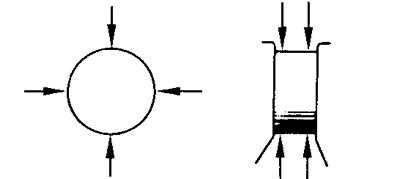

б) Проверьте каждую шейку на некруглость и конусность, как показано на рисунке. Максимально допустимые значения этих параметров - 0,02 мм.
При больших значениях некруглости и конусности замените коленчатый вал.
3. Если необходимо, отшлифуйте коренные и/или шатунные шейки под ремонтный (уменьшенный) размер. Установите новые коренные и/или шатунные вкладыши ремонтного размера.
