Снятие

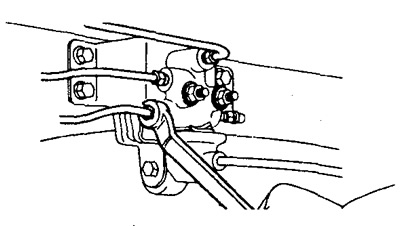

1. Отсоедините тормозные трубки.
2. Снимите клапан в сборе.

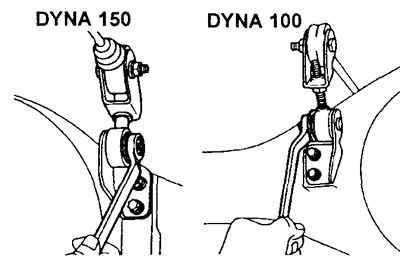

а) Открутите два болта и отсоедините кронштейн серьги.
б) Открутите болты крепления кронштейна клапана и снимите клапан.
Установка
1. Установите клапан в сборе и затяните болтами.
- Момент затяжки: 13 Нм
Установите кронштейн серьги и затяните двумя болтами.
- Момент затяжки: 19 Нм
2. Подсоедините вторую серьгу к кронштейну.

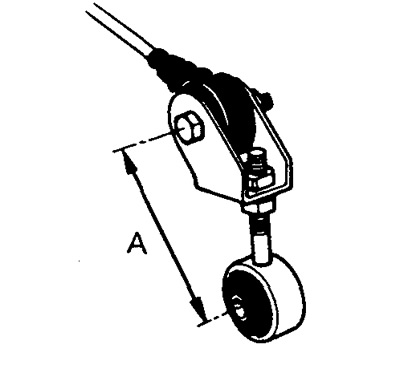

а) Отрегулируйте расстояние А подворачиванием второй серьги.
- Расстояние А: 78 мм
б) Закрутите стопорный болт.
- Момент затяжки: 25 Нм
в) Установите две упругие и центральную втулку в первую серьгу узла пружины.
г) Установите узел пружины на кронштейн серьги с тарелкой и гайкой.
- Момент затяжки: 13 Нм
д) Установите новый разводной шплинт.

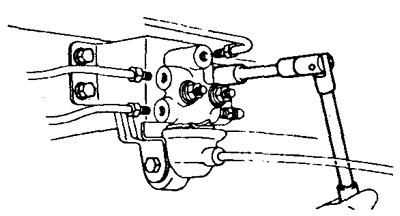

3. Подсоедините и затяните тормозные трубки.
- Момент затяжки: 15 Нм

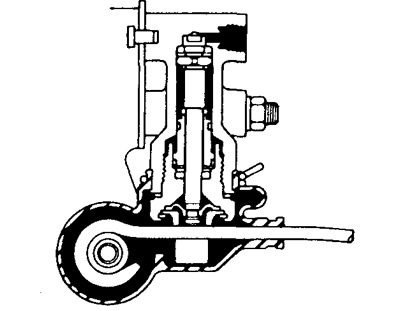

4. Установите корпус клапана.
а) Оттягивая вниз пружину, проверьте, чтобы поршень клапана плавно перемещался вниз.
б) Расположите корпус клапана таким образом, чтобы поршень клапана слегка соприкасался с пружиной.
в) Затяните гайки крепления корпуса клапана.
- Момент затяжки: 13 Нм
6. Прокачайте тормозную систему.
7. Проверьте отсутствие утечек тормозной жидкости.
8. Проверьте и отрегулируйте давление тормозной жидкости в клапане перераспределения тормозных сил.
