Снятие
1. Слейте охлаждающую жидкость.
2. Слейте моторное масло.
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
4. Снимите переднее правое колесо.
5. Снимите нижнюю защиту двигателя.
6. (Модели с МКПП) Отсоедините главный цилиндр привода выключения сцепления от трансмиссии.
7. Отсоедините наконечник правой рулевой тяги от поворотного кулака.
8. Отсоедините нижний правый рычаг от поворотного кулака.
9. (Модели 4WD) Отсоедините передний правый приводной вал от раздаточной коробки.
10. (Модели 4WD) Ослабьте установочные болты раздаточной коробки и поддомкратьте ее. Сдвиньте раздаточную коробку в сторону левой части автомобиля.
11. Через сервисные отверстия снизу трансмиссии выверните два болта крепления задней части масляного поддона.

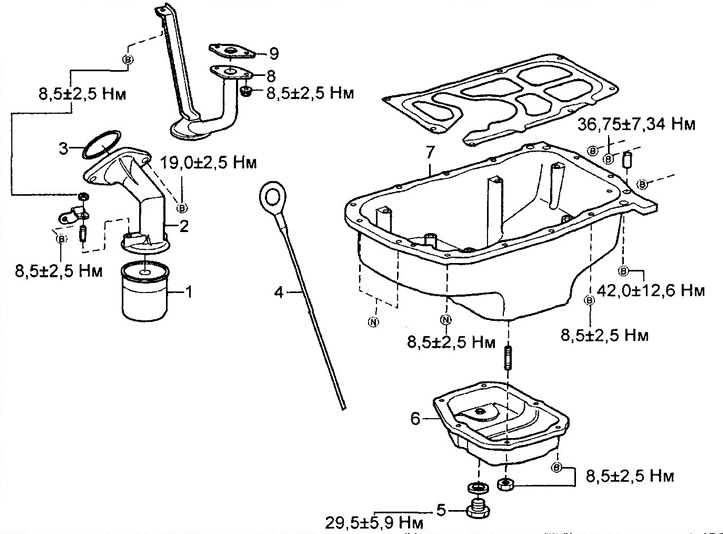

Снятие и установка масляного поддона (серия КЗ).
1 - масляный фильтр,
2 - кронштейн масляного фильтра,
3 - кольцевое уплотнение,
4 - масляный щуп,
5 - сливная пробка,
6 - масляный поддон №1,
7 - масляный поддон №2,
8 - маслоприемник,
9 - прокладка.
12. Снимите масляный поддон.
а) Выверните болты и гайки крепления масляного поддона.

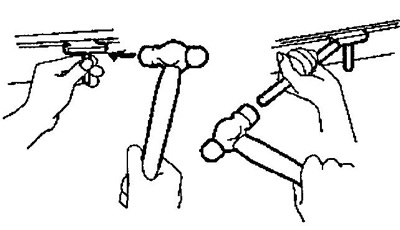

б) Вставьте лезвие спецприспособления между картером и поддоном. Срежьте герметик и снимите поддон.
Установка
1. Установите масляный поддон.
а) Удалите остатки герметика с привалочных поверхностей. С помощью растворителя удалите следы грязи и масла.

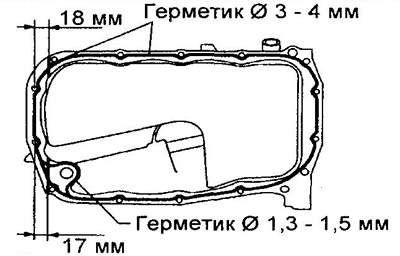

б) Нанесите герметик на масляный поддон, как показано на рисунке.
в) Установите поддон на блок цилиндров.
Примечание: масляный поддон должен быть установлен в течение времени, указанного в инструкции по применению герметика, в противном случае поддон должен быть снят, герметик очищен и нанесен заново.
2. Дальнейшая сборка осуществляется в последовательности обратной разборке.
