Снятие
1. Слейте охлаждающую жидкость.
2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
3. (Модели с АКПП) Отсоедините трос управления клапаном-дросселем (со стороны двигателя).
4. Отсоедините трос акселератора.
5. Отсоедините шланг охлаждающей жидкости.
6. Отсоедините кронштейн насоса гидроусилителя рулевого управления.
7. Отсоедините все разъемы, вакуумные шланги, заземление и т.д.
8. Отверните гайки и снимите впускной коллектор с корпусом дроссельной заслонки в сборе.
Примечание: подложите ветошь, чтобы собрать охлаждающую жидкость.
Установка
1. Очистите контактные поверхности головки блока цилиндров и впускного коллектора, установите новую прокладку впускного коллектора.
2. Установите впускной коллектор.
а) Установите впускной коллектор и затяните гайки крепления.
б) Подсоедините все разъемы, вакуумные шланги, заземление и т.д.
3. Установите кронштейн насоса гидроусилителя рулевого управления.
а) Установите кронштейн с насосом гидроусилителя рулевого управления.
б) Установите ремень привода насоса и отрегулируйте его натяжение.
4. Установите кронштейны №1 и №2. Затяните болты и гайки крепления.
5. Установите трос акселератора и отрегулируйте его свободный ход.
- Свободный ход — 1 - 5мм
6. Установите трос управления клапаном дросселем.
7. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

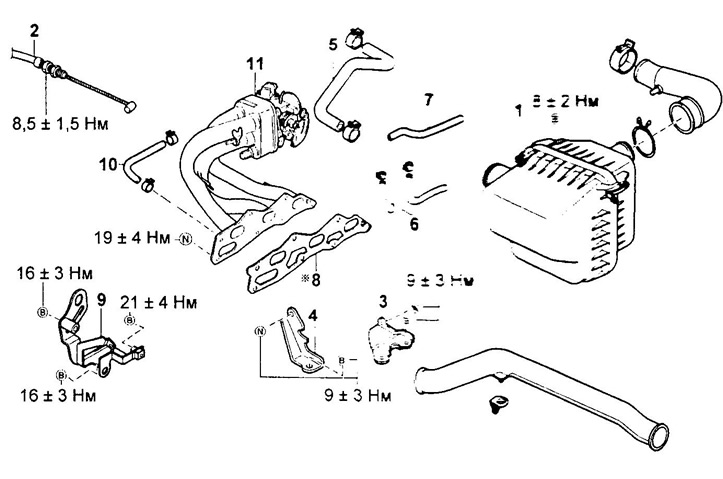

Снятие и установка впускного коллектора.
1 - корпус воздушного фильтра,
2 - трос акселератора,
3 - кронштейн №1,
4 - кронштейн №2,
5 - шланг вакуумного усилителя тормозов,
6 - шланг охлаждающей жидкости,
7 - вакуумный шланг электропневмоклапана системы улавливания паров топлива,
8 - прокладка,
9 - кронштейн насоса гидроусилителя рулевого управления,
10 - шланг охлаждающей жидкости,
11 - впускной коллектор.

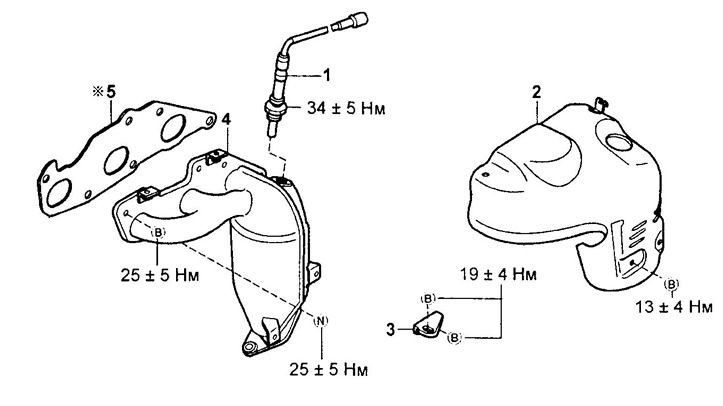

Снятие и установка выпускного коллектора.
1 - кислородный датчик,
2 - теплозащитный экран,
3 - стойка,
4 - выпускной коллектор,
5 - прокладка.
8. Залейте охлаждающую жидкость.
