Проверка системы ABS

1. Убедитесь, что напряжение аккумуляторной батареи (при выключенном зажигании) соответствует номинальному значению.

• Номинальное напряжение — 10 -14 В

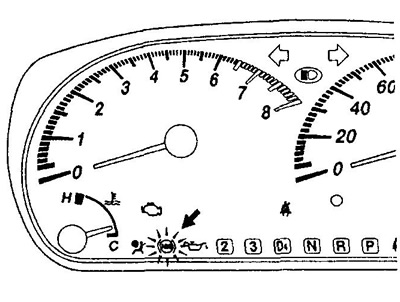

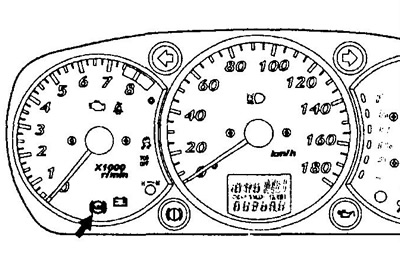

2. Проверьте индикатор ABS.

а) Включите зажигание.

б) Убедитесь, что индикатор загорается на три секунды. Если это не так, то отремонтируйте или замените (при необходимости) предохранитель, лампу индикатора и жгут проводов.





3. Считайте код неисправности.

(При помощи индикатора)

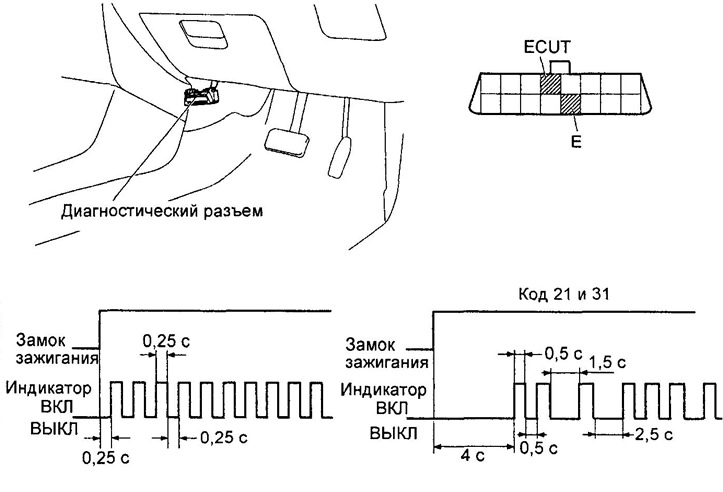

а) Закоротите выводы "ECUT" и "Е" диагностического разъема (см. рисунок "Диагностика").

б) Включите зажигание.

в) В случае наличия неисправности через 4 секунды индикатор начнет мигать. Считайте количество вспышек.

Примечание:

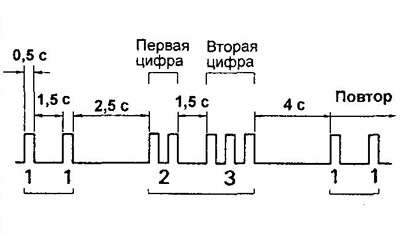

• Код неисправности состоит из двух цифр, первая цифра определяется по первоначальной серии вспышек, затем после паузы 1,5 секунды следует вторая серия вспышек, которая соответствует второй цифре кода.
• Если кодов неисправности два или более, то первым будет высвечиваться наименьший код, а затем остальные коды в порядке возрастания. Между кодами будет 2,5-секундная пауза.

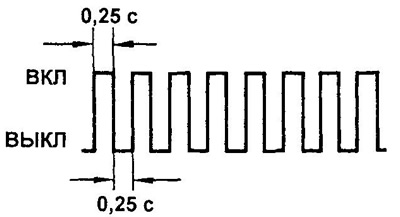

г) Если неисправность отсутствует, то индикатор будет мигать с интервалом 0,5 секунды.



д) Снимите перемычку с выводов диагностического разъема.


е) После устранения неисправности сотрите коды, хранящиеся в памяти электронного блока управления.

Примечание: если отсоединить аккумуляторную батарею, все коды неисправности, хранящиеся в памяти электронного блока управления, сотрутся.

ж) Включите зажигание и убедитесь, что индикатор ABS загорается на три секунды и гаснет.

(При помощи тестера)

а) Выключите зажигание и подсоедините тестер к диагностическому разъему.

б) Включите зажигание и считайте коды неисправностей пользуясь инструкцией к тестеру. Определите неисправность по таблице "Коды неисправностей системы ABS".

Примечание: при определении неисправностей пользуйтесь соответствующими схемами электрооборудования.

в) После устранения неисправности сотрите коды.
