Проверка

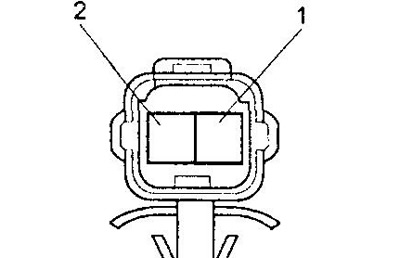

1. Измерьте сопротивление между выводами разъема датчика.
- Номинальное сопротивление — 1,0 -1,8 кОм
Если значение не соответствует номинальному, то замените датчик.

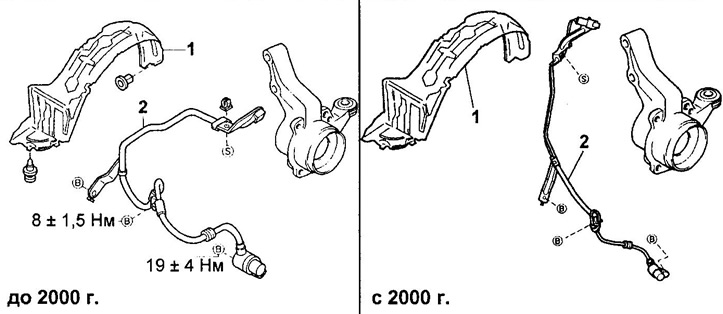

Датчик частоты вращения переднего колеса.
1 - подкрылок,
2 - датчик частоты вращения и жгут проводов.
2. Проверьте отсутствие проводимости между каждым из выводов и корпусом датчика. Если проводимость есть, то замените датчик.
3. Проверьте ротор датчика на отсутствие царапин, трещин, деформации или отсутствия зубцов.
4. Измерьте зазор между ротором и датчиком частоты вращения.
- Номинальный зазор — 1,0 мм
5. Проверьте правильность установки датчика частоты вращения колеса и соответствие момента затяжки болта крепления датчика допустимому значению.
- Момент затяжки — 19 Нм
Снятие и установка
Примечание:
- Снятие проводите в соответствии с рисунком "Датчики частоты вращения задних колес".
- Установку проводите в порядке, обратном снятию.
- Моменты затяжки указаны на рисунке.

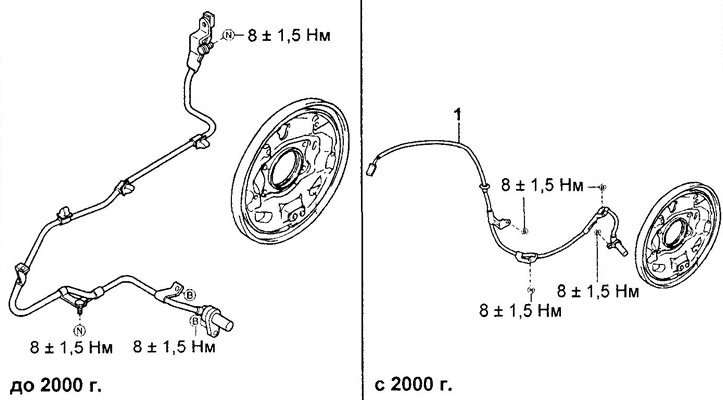

Датчик частоты вращения заднего колеса.
