Сістэма запальвання з размеркавальнікам запальвання
Бескантактная сістэма запальвання чатырохцыліндравых рухавікоў
Электронная бескантактавая сістэма запальвання шасціцыліндравых рухавікоў 3VZ–FE V6

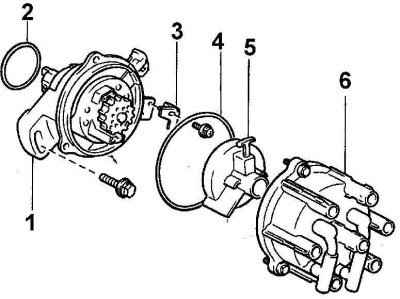

Размеркавальнік запальвання шасціцыліндравага рухавіка
1 - корпус; 2 - ушчыльняльнае кольца круглага перасеку; 3 - заціск мацавання; 4 - ушчыльняльнае кольца круглага перасеку; 5 - ротар размеркавальніка; 6 - вечка размеркавальніка

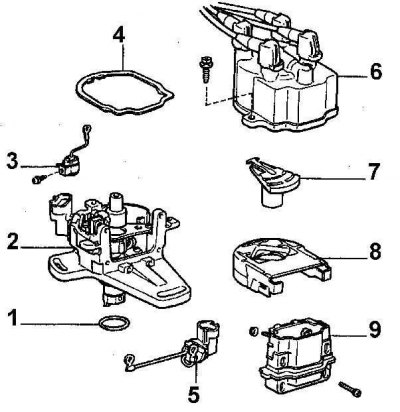

Размеркавальнік запальвання чатырохцыліндравых рухавікоў
1 - ушчыльняльнае кольца круглага перасеку; 2 - корпус размеркавальніка; 3 - кандэнсатар; 4 - пракладка; 5 - правады; 6 - вечка размеркавальніка; 7 - ротар размеркавальніка; 8 - ахоўны чахол шпулькі запальвання; 9 - шпулька запальвання.
Бескантактавая сістэма запальвання з размеркавальнікам складаецца з замка запальвання, акумулятара, блока запальвання, датчыка, шпулькі, правадоў, размеркавальніка запальвання і свечак запальвання. Сістэма запальвання кіруецца блокам электроннага кіравання ECM. Блок ЕСМ выкарыстоўвае ўваходы ад розных датчыкаў, каб вылічыць патрабаваную ўстаноўку кута апярэджання запальвання і час назапашвання энергіі на шпульцы запальвання.
Сістэма запальвання без размеркавальніка запальвання

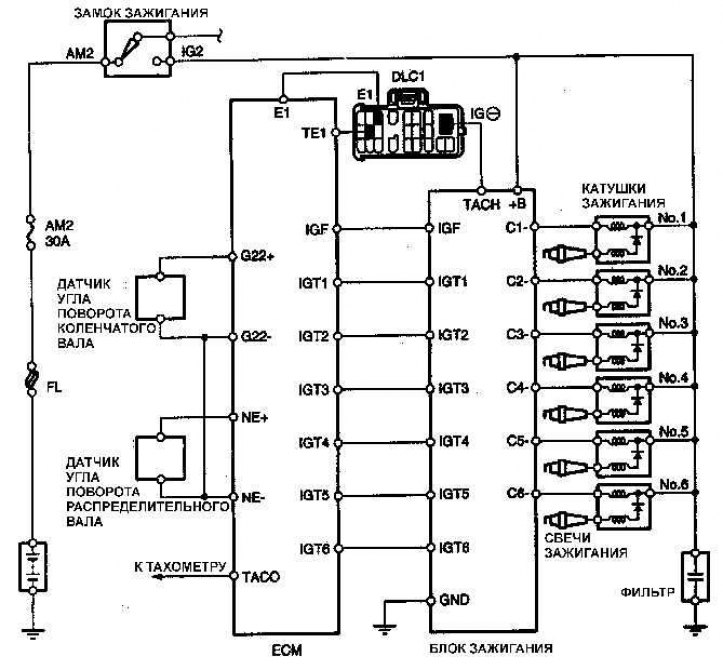

Электрычная схема сістэмы запальвання для рухавіка 1MZ-FE V6 без размеркавальніка запальвання
Сістэма запальвання без размеркавальніка запальвання ўключае датчык становішча размеркавальнага вала, датчык кута павароту каленчатага вала, 6 шпулек запальвання і блок запальвання.
Пры рабоце з сістэмай запальвання выконвайце наступныя патрабаванні:
- не ўключайце запальванне на час больш за 10 секунд пры непрацуючым рухавіку;
- не злучайце з масай клемы шпулькі запальвання, т.я. гэта можа прывесці да выхаду са строю блока кіравання запальваннем або шпулькі запальвання;
- не адлучайце акумулятар пры працуючым рухавіку;
- увесь час правярайце што блок кіравання запальваннем надзейна злучаны з масай.
