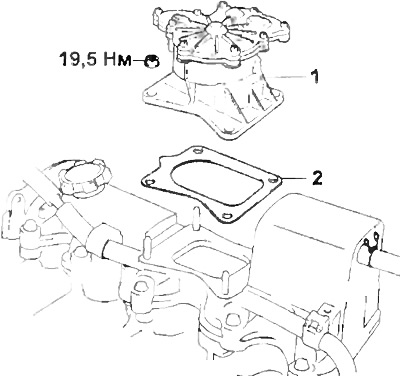

Вакуумная помпа.
1 - вакуумная помпа,
2 - пракладка.
Праверка

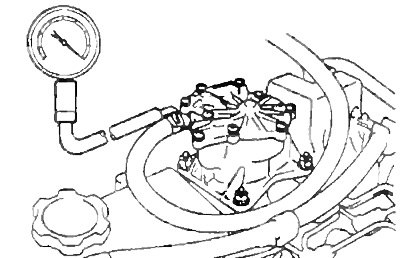

1. Падлучыце манометр да вакуумнай помпы.
2. Уключыце рухавік.
3. Зніміце паказанні манометра на халастым ходзе рухавіка.
- Частата кручэння халастога ходу - 750 - 850 аб / мін
- Разраджэнне - 600 мм. рт. ст. пры намінальным атмасферным ціску на ўзроўні мора
Зняцце
1. Зніміце ніжнюю абарону рухавіка.
2. Зніміце корак з ахоўнага вечка №2 рамяня прывада ГРМ.

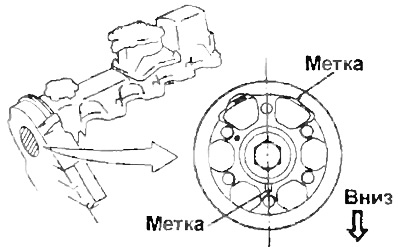

3. Устанавіце шкіў распредвала пазнакай уніз.
4. Адлучыце вакуумны шланг ад вакуумнай помпы.
5. Зніміце вакуумную помпу.

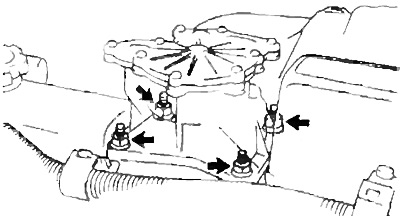

а) Адкруціце чатыры гайкі мацавання.
б) Зніміце помпу і пракладку.
Усталяванне
1. Пераканайцеся, што кулачок распредвала ўсталяваны ў ніжняй мёртвай кропцы.
2. Усталюйце вакуумную помпу з новай пракладкай.
- Момант зацяжкі - 19,5 Нм
3. Падлучыце вакуумны шланг да вакуумнай помпы
4. Усталюеце корак на ахоўным вечку №2 рамяня прывада ГРМ.
5. Устанавіце ніжнюю абарону рухавіка.

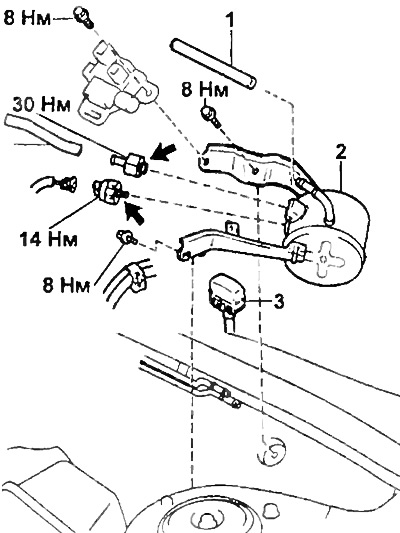

Рэсівер.
1 - вакуумны шланг,
2 - рэсівер,
3 - дыягнастычны раз'ём.
