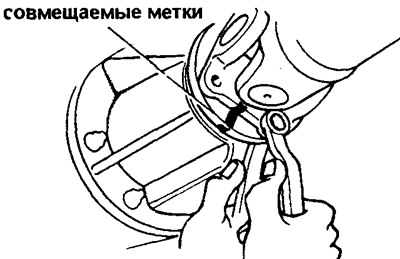

а) Поставете маркировки върху фланците за последващото им подравняване.
б) Развийте четирите болта с гайки

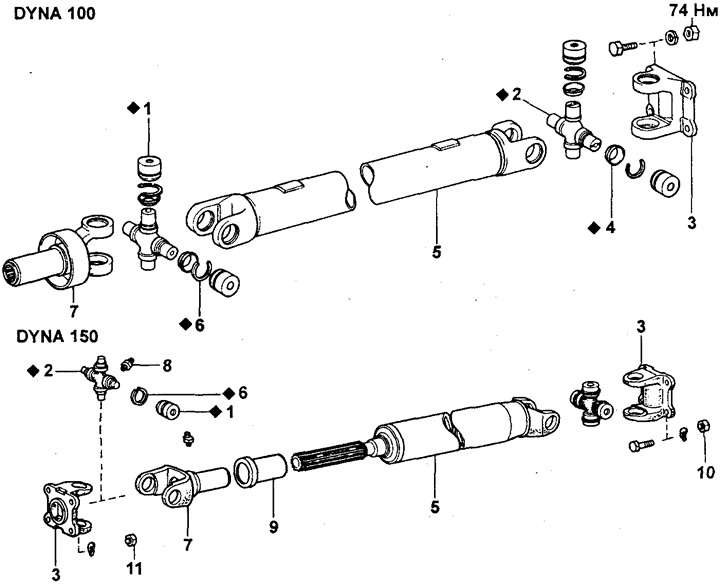

карданен вал:
1 - кръстосани лагери,
2 - кръст,
3 - фланцова вилка,
4 - Уплътнение,
5 - кардан,
6 - задържащ пръстен,
7 - вилица,
8 - Смазочник,
9 - прахосмукачка,
10, 11 - 88 Nm за ос тип C, 74 Nm за ос тип A и B.
2.1 (Dyna 100) Разкачете вала на витлото от скоростната кутия.

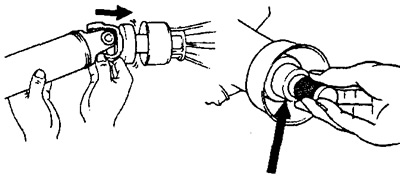

а) Извадете вилицата от скоростната кутия.
b) Поставете щепсел в скоростната кутия, за да предотвратите изтичане на масло.
2.2 (Dyna 150)

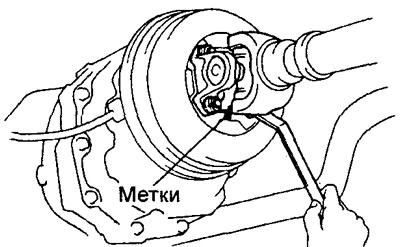

(a) Поставете маркировките за подравняване върху фланеца и барабана на ръчната спирачка.
b) Отстранете четирите винта.
Забележка: Спирачката за паркиране се намира между скоростната кутия и задвижващия вал.
