Нагревател за задно стъкло и четки
Открыть большую картинку в новой вкладке »

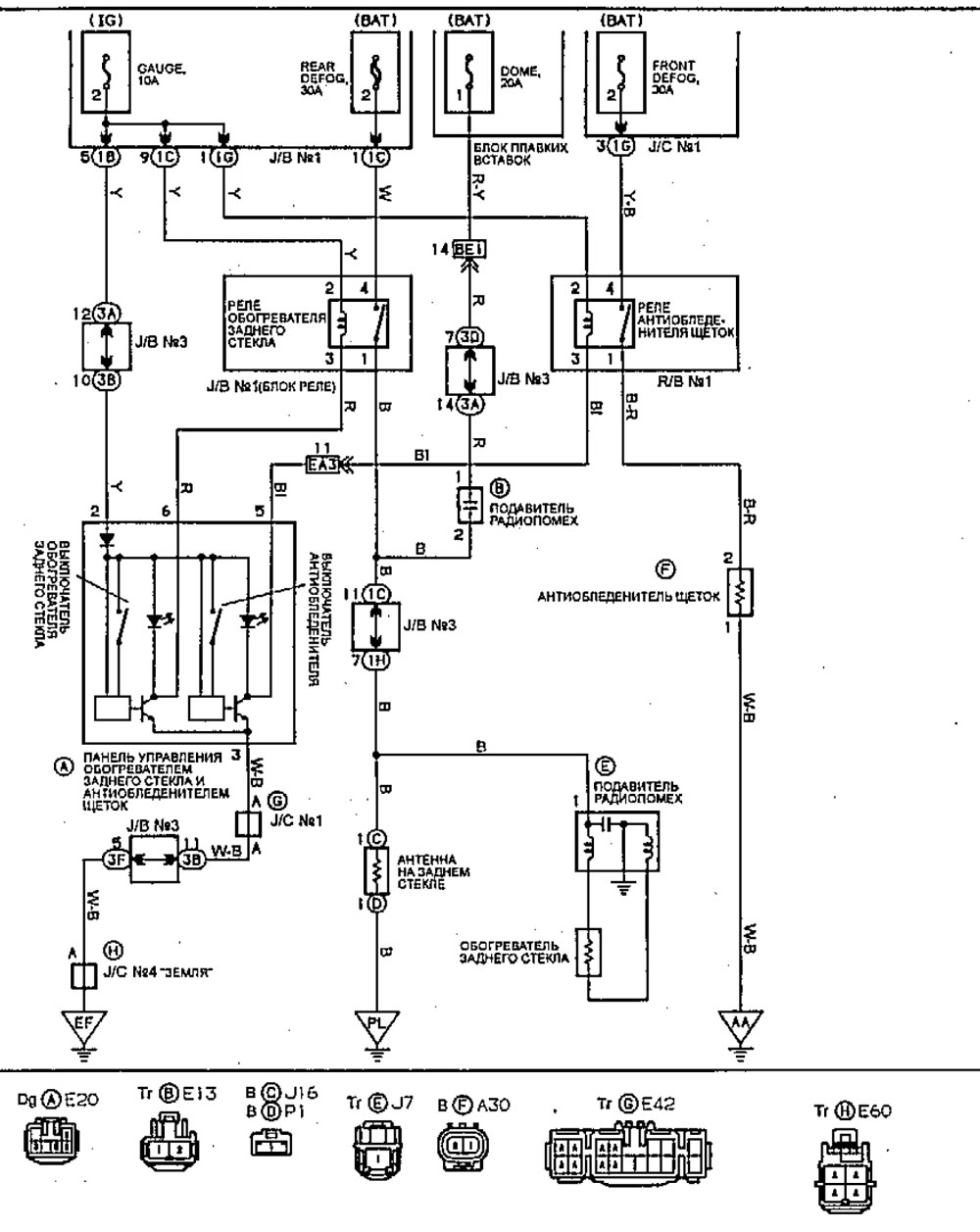

Електрична схема на нагревателя и четките на задното стъкло
