4 Runner N120 (1989-1995)

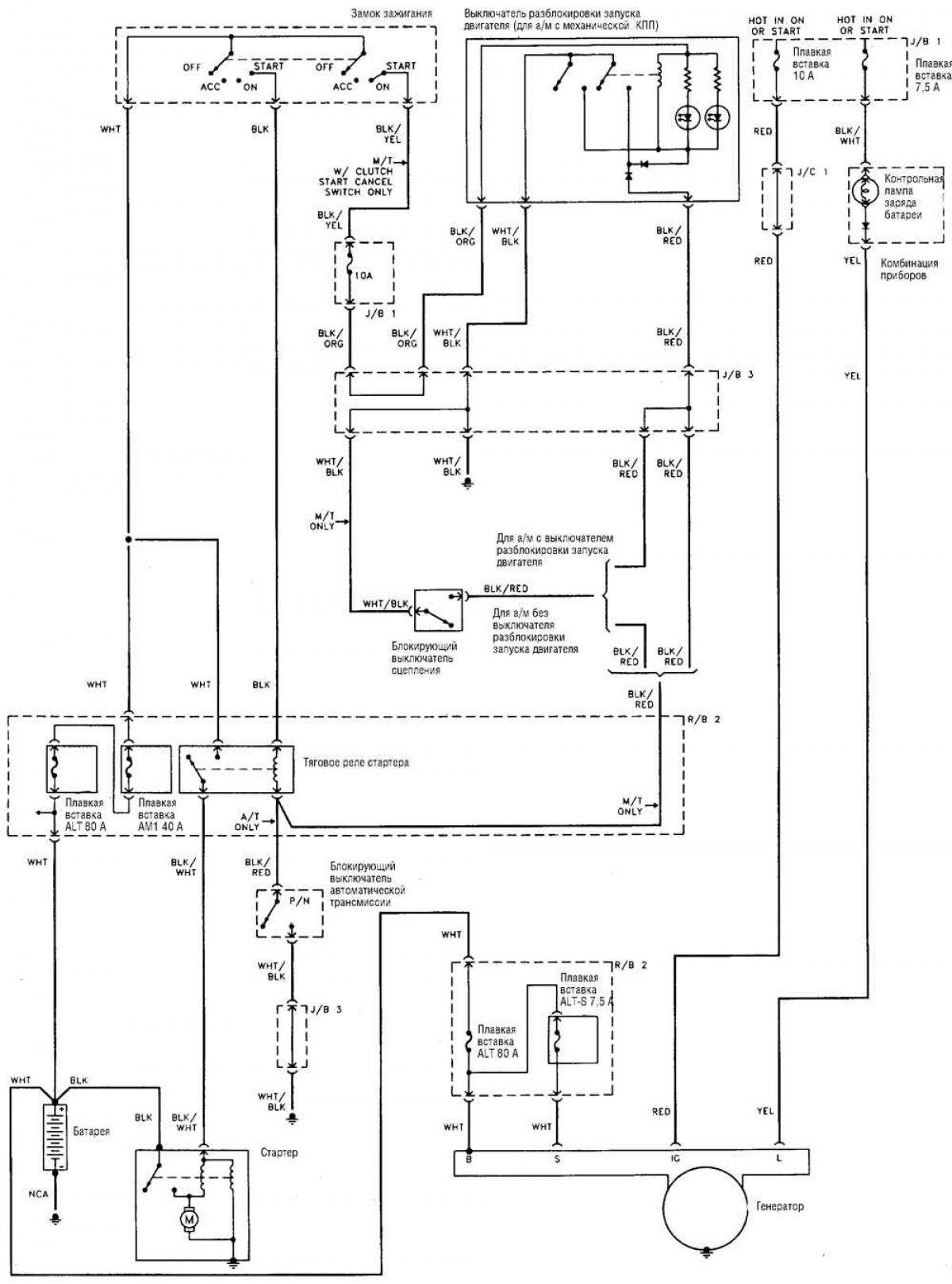

Диаграма за зареждане на батерията

0

Диаграма за зареждане на батерията

Открыть большую картинку в новой вкладке »

Вижте тук → за съкращенията, използвани в диаграмите на електрическото оборудване, както и цветовете на изолацията на проводниците

Тази статия е достъпна на езици: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
