Установка поршня первого цилиндра в верхнюю мертвую точку (ВМТ)

Верхняя мертвая точка (ВМТ) – это самая высокая точка, через которую проходит поршень при работе двигателя. Каждый поршень достигает ВМТ в тактах сжатия и выпуска, но термин ВМТ обычно относится к поршню первого цилиндра в такте сжатия. Метка на шкиве гасителя колебаний, закрепленного на коленчатом валу, также относится к установке поршня первого цилиндра в ВМТ в такте сжатия.

Установка поршня первого цилиндра в ВМТ в такте сжатия – существенная часть процесса по замене шкивов и зубчатого ремня, а также по регулировке зазора клапанов.

Для установки поршня в ВМТ необходимо проворачивать коленчатый вал по часовой стрелке, если смотреть на двигатель со стороны зубчатого ремня. Проворачивайте коленчатый вал ключом за центральный болт крепления шкива к коленчатому валу.

Внимание! Перед установкой поршня первого цилиндра в ВМТ, выключите зажигание и установите рычаг переключения передач в нейтральное положение.

Установку поршня первого цилиндра в ВМТ производите в следующем порядке:

• отключите систему зажигания, отсоединив электрический разъем от блока зажигания;
• выверните свечи зажигания и установите наконечник компрессометра в отверстие для свечи зажигания первого цилиндра;

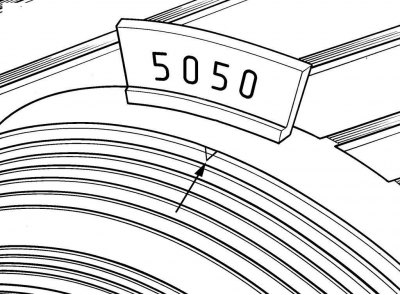

• проворачивайте коленчатый вал по часовой стрелке и при приближении поршня первого цилиндра к ВМТ, компрессометр начнет показывать увеличение давления в цилиндре. Продолжайте проворачивать коленчатый вал до совмещения метки на гасителе колебаний со знаком ВМТ на передней крышке (рис. 3.1).

После установки поршня первого цилиндра в ВМТ в такте сжатия, поворачивая коленчатый вал на 180°, можно установить остальные поршни в ВМТ в последовательности соответствующей порядку работы цилиндров.
