Примечание. Рекомендуемая периодичность: каждые 12 000 км пробега или 6 месяцев.
Нажмите на педаль сцепления до появления значительного сопротивления, при котором начинается процесс выключения сцепления, и линейкой измерьте свободный ход педали. Свободный ход педали должен быть в точно установленных пределах, в противном случае необходимо выполнить регулировку.

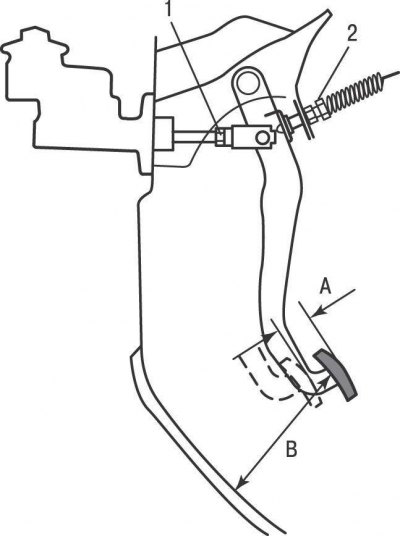

Рис. 2.10. Регулировка свободного хода и высоты установки педали сцепления: 1 – контргайка регулировки свободного хода; 2 – болт регулировки высоты установки педали; А — свободный ход; В — высота установки педали сцепления
Для регулировки ослабьте контргайку 1 (рис. 2.10) на конце штока.
Заворачивайте или выворачивайте шток до получения требуемой величины свободного хода А педали сцепления, после чего затяните контргайку 1.
После регулировки свободного хода проверьте высоту В установки педали сцепления. Для регулировки ослабьте контргайку 2 (рис. 2.10) и, вращая регулировочный болт 2, установите требуемую высоту В установки педали сцепления. Затяните контргайку 2.
