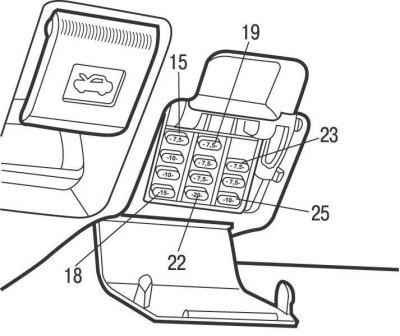

Рис. 15.2. Расположение предохранителей в панели приборов слева от рулевой колонки на моделях до 2001 года

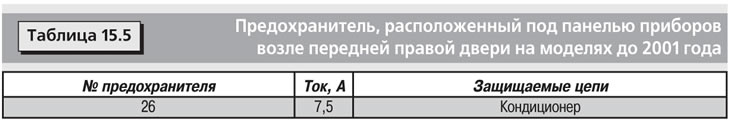

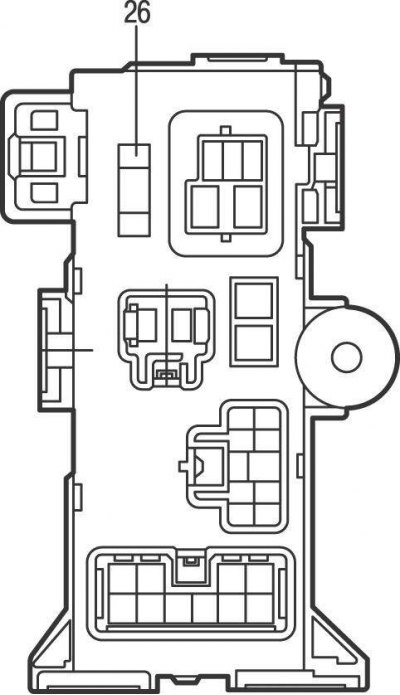

Рис. 15.3. Расположение предохранителя кондиционера (26) под панелью приборов возле передней правой двери на моделях до 2001 года

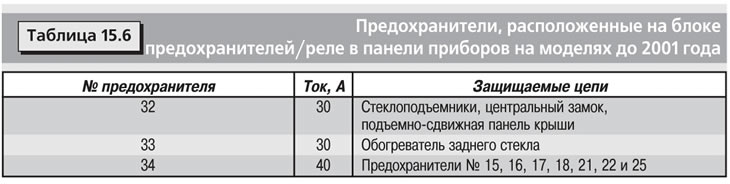

Рис. 15.4. Расположение предохранителей на блоке предохранителей/реле в панели приборов на моделях до 2001 года
Рис. 15.5. Расположение предохранителей на блоке предохранителей/реле слева в моторном отсеке, перед верхним креплением стойки передней подвески на моделях до 2001 года

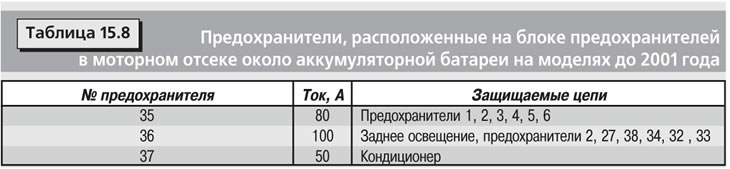

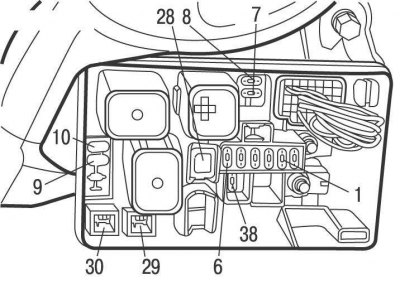

Рис. 15.6. Расположение предохранителей на блоке предохранителей в моторном отсеке около аккумуляторной батареи на моделях до 2001 года

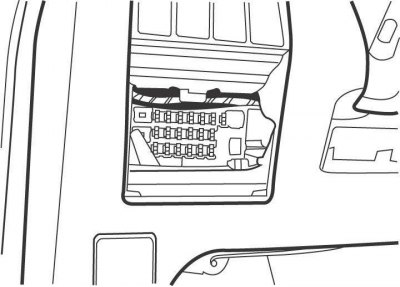

Рис. 15.7. Расположение блока предохранителей в панели приборов слева от рулевой колонки на моделях с 2001 года

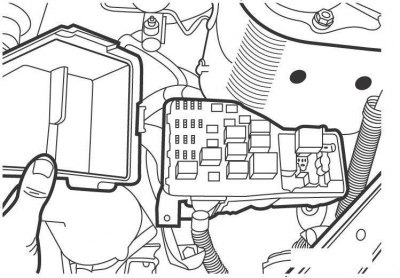

Рис. 15.8. Расположение блока предохранителей и реле в моторном отсеке на моделях с 2001 года
Блоки предохранителей расположены в панели приборов и в моторном отсеке (рис. 15.2, 15.3, 15.4, 15.5, 15.6, 15.7, 15.8). Номера, ток и цепи, защищаемые предохранителями, приведены в табл. 15.4, 15.5, 15.6, 15.7, 15.8.
Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены с внутренней стороны на крышке блока предохранителей. Каждый предохранитель имеет надпись о величине защищаемого тока.

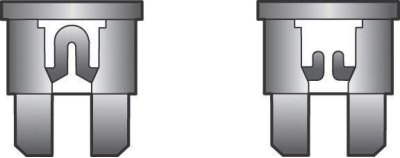

Рис. 15.9. Визуальная проверка целостности предохранителя
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван (см. рис. 15.9).
Внимание! Всегда заменяйте предохранитель другим предохранителем той же мощности.
Внимание! Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Для того чтобы снять предохранитель, воспользуйтесь пинцетом для его извлечения из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует максимальной величине пропускаемого тока (см. табл. 15.9).
Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.
Внимание! Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.
Внимание! Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.
