Внимание! Обязательно заменяйте рабочие тормозные цилиндры в паре, даже если вышел из строя только один тормозной цилиндр.
Примечание. При наличии утечек тормозной жидкости из рабочего тормозного цилиндра рекомендуется заменить его, а не ремонтировать.
Снятие
Заблокируйте передние колеса упорами.
Ослабьте гайки крепления заднего колеса. Поднимите заднюю часть автомобиля и установите ее на опоры.
Снимите задние тормозные колодки.
Удалите грязь вокруг места соединения тормозной трубки и задней части рабочего тормозного цилиндра.

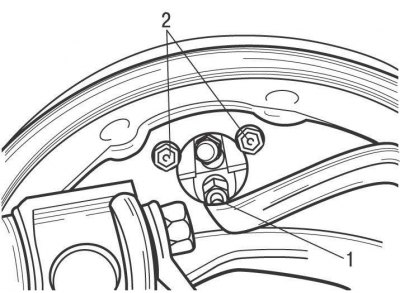

Рис. 11.34. Расположение соединительной гайки (1) крепления тормозной трубки и болтов (2) крепления рабочего тормозного цилиндра
Отверните соединительную гайку 1 (рис. 11.34). Соблюдая осторожность, извлеките тормозную трубку из рабочего тормозного цилиндра и закройте ее пробкой.
Выверните два болта 2 крепления рабочего тормозного цилиндра к защитному кожуху заднего тормоза. Соблюдая осторожность, снимите рабочий тормозной цилиндр.
Установка
Протрите защитный кожух заднего тормоза, установите тормозную трубку на рабочий тормозной цилиндр и заверните соединительную гайку на два оборота.
Вверните болты крепления рабочего тормозного цилиндра. Окончательно затяните гайку крепления тормозной трубки.
Установите тормозные колодки и барабаны.
Удалите воздух из гидравлической тормозной системы.
