Серия L
Установите (см. соответствующие разделы).
1. Масляный радиатор.
2. Масляный насос и масляный поддон.
3. Водяной насос.
4. ТНВД.
5. Головку цилиндров.
6. Шкивы и ремень привода ГРМ.
7. Генератор.

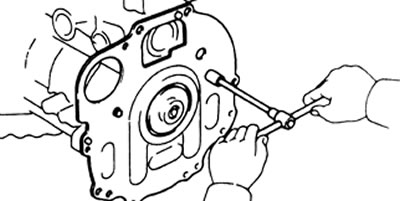

8. Заднюю плиту.
Момент затяжки 12 Нм.
9. (Для автомобилей, оборудованных механической КПП). Установка маховика.
а) Нанесите тонкий слой моторного масла на резьбу и под головки болтов
б) Установите маховик на коленчатый вал.

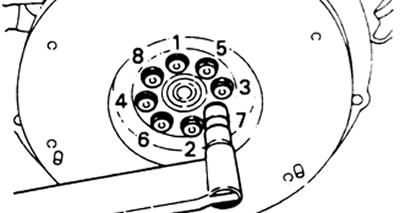

в) Установите и равномерно затяните восемь крепежных болтов, делая это в несколько проходов, в показанной на рисунке последовательности.
Момент затяжки 123 Нм.
10. (Для автомобилей с автоматической КПП). Установите муфту привода гидротрансформатора.
Момент затяжки 98 Нм
11. (Для автомобилей, оборудованных механической КПП). Установите диск и корзину сцепления.
Серия KZ
12. Установите (см. соответствующие разделы):
а) Жиклер блока.
б) Опоры двигателя.
в) Водяной патрубок и термостат.
г) Охладитель масла..
д) Масляный поддон и крышку шестерен.
е) Датчик температуры масла.
ж) ТНВД.
з) Зубчатое колесо привода ГРМ.
и) Водяной насос.
к) Генератор и кронштейн генератора
л) Головку блока цилиндров.
м) Ремень привода ГРМ и шкивы,

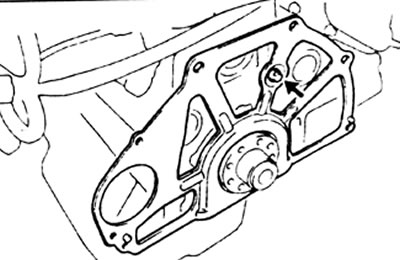

н) Заднюю плиту.
Момент затяжки болта 8 Н-м
о) Маховик (нанесите уплотнительный клей на 2-3 нитки резьбы, затяните болты крест на крест моментом 145 Н-м).
п) Сцепление.
