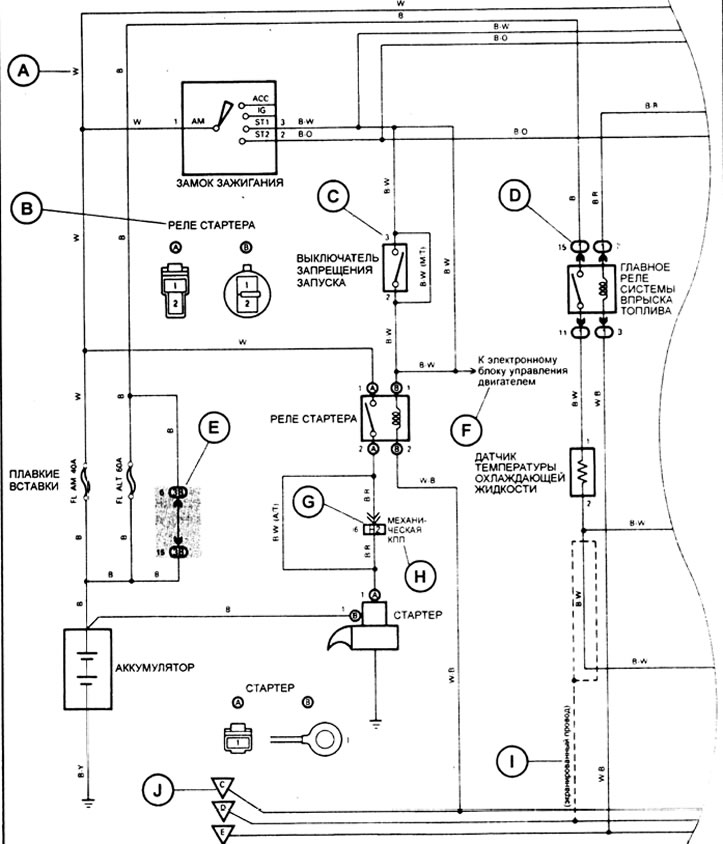

Пример стандартной электросхемы
![](https://www.toyotaman.ru/img/land_cruiser/3399.jpg)
А: На схемах цвет провода обозначается буквенным кодом (см. рисунок):
Код | Цвет | Код | Цвет |
В | черный | О | оранжевый |
BR | коричневый | Р | розовый |
G | зеленый | R | красный |
GR | серый | V | фиолетовый |
L | синий | W | белый |
LG | светло-зеленый | Y | желтый |

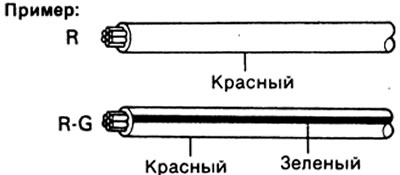

Примечание: при двухбуквенном коде (например R-G) первой буквой обозначается основной цвет провода (красный), а второй - цвет полоски на проводе (зеленый).
![](https://www.toyotaman.ru/img/land_cruiser/3392.jpg)
В: Указывает разъем, подсоединяемый к данному элементу (цифрой указывается № клеммы разъема).

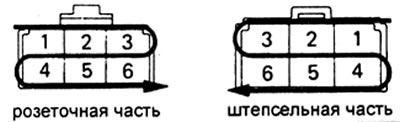

С: Указывает № клеммы разъема. Система нумерации различна для розеточной и штепсельной частей разъема.
- Контакты в розеточной части разъема нумеруются от верхнего левого к нижнему правому краю.
- Контакты в штепсельной части разъема нумеруются от верхнего правого к нижнему левому краю.
Примечание: когда в одном узле применяется несколько разъемов, указываются наименования каждого разъема (буква алфавита) и номер контакта. Система нумерации для общей монтажной электросхемы такая же, как приведена выше.
![](https://www.toyotaman.ru/img/land_cruiser/3393.jpg)
D: Указывает блок реле. Тонирование не применяется, показан только № блока реле, отличающий его от распределительной коробки блока.
Пример:
![](https://www.toyotaman.ru/img/land_cruiser/3397.jpg)
Е: Указывает распределительный блок (номером в кружке обозначается № распределительного блока, а рядом указывается код разъема).
F: Указывает систему, имеющую связь с рассматриваемой системой.
G: Указывает жгут проводов и разъем жгута проводов.
- Жгут проводов с штепсельным наконечником обозначен стрелками (
![](https://www.toyotaman.ru/img/land_cruiser/3398.jpg)
- Цифры снаружи соответствуют номерам клемм разъема.

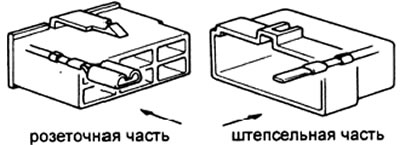

- Все разъемы показываются с раскрываемой стороной так, чтобы замок находился наверху.
![](https://www.toyotaman.ru/img/land_cruiser/3394.jpg)
Н: () применяются для указания разных проводов и разъемов, например, применительно к модели автомобиля, типу двигателя или техническим условиям.

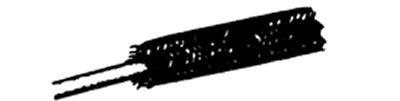

I: Указывает экранированный жгут проводов см. рисунок.
![](https://www.toyotaman.ru/img/land_cruiser/3395.jpg)
J: Указывает точку заземления.
Код | Место расположения |
ЕА | на правом переднем крыле |
ЕВ | на левом переднем крыле |
ЕС | на блоке двигателя |
ED | слева спереди радиатора |
IE | на левой защитной панели |
IF | на правой защитной панели |
IG | под левой защитной панелью |
ВН | внутр, на нижней задней панели |
Разъемы
Разъемы делятся на группы по месту расположения на автомобиле и имеют двухбуквенное обозначение. Первая буква обозначает группу, к которой относится разъем.
Группа | Место расположения |
Е | моторный отсек |
I | область панели приборов |
В | кузов |

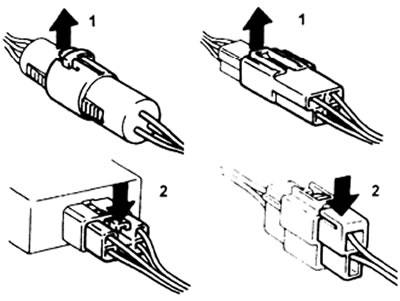

При разсоединении разъемов не тяните за провода и будьте внимательны при отсоединении зажимов фиксаторов.
![](https://www.toyotaman.ru/img/land_cruiser/3396.jpg)
1 - Отожмите, 2 - Нажмите.
