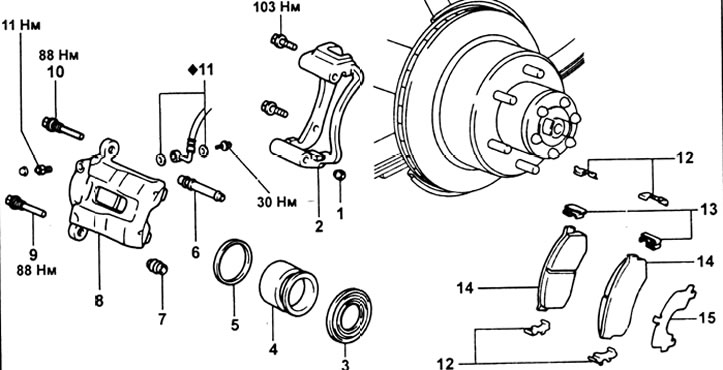

Задние дисковые тормоза. 1 - пробка, 2 - оправка суппорта, 3 - пыльник поршня, 4 - поршень, 5 - сальник поршня, 6 - втулка основного пальца, 7 - пылезащитная манжета, 8 - суппорт, 9 - вспомогательный палец, 10 - основной палец, 11 - прокладки, 12 - зажимы тормозных колодок, 13 - индикаторы износа накладок, 14 - тормозная колодка, 15 - противошумовая накладка.
Замена тормозных колодок

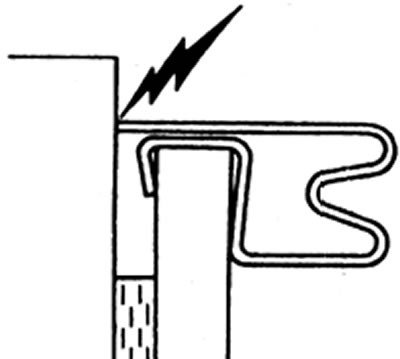

Примечание: тормозные колодки оборудованы индикаторами износа таким образом, что при движении, когда толщина накладок минимальна, индикатор износа касается тормозного диска и тормоза издают неприятный звук ("визг").
1. Снимите заднее колесо.

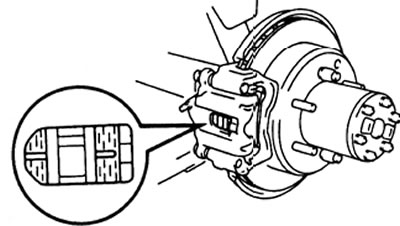

2. Проверьте толщину тормозных накладок через технологическое отверстие в суппорте и замените колодки, если эта толщина не соответствует норме.
Минимальная толщина — 1,0 мм
3. Снятие тормозного цилиндра.

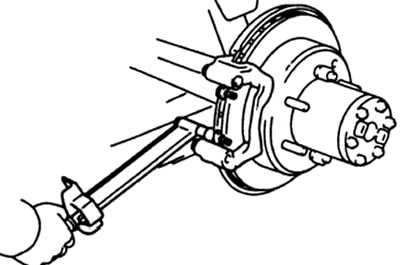

а) Отверните и снимите основной и вспомогательный пальцы.

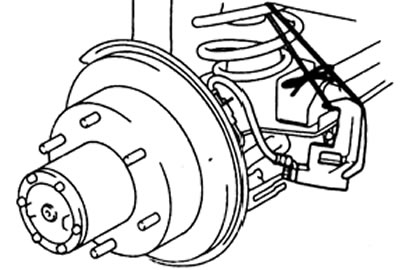

б) Снимите суппорт в сборе и подвесьте его так, чтобы тормозной шланг не был натянут или перекручен.
Примечание: не отсоединяйте тормозной шланг.
4. Снимите последовательно следующие детали:
а) Две тормозных колодки.
б) Противошумовую накладку, устраняющую "визг" тормозов.
в) Два индикатора износа тормозных накладок.
г) Четыре зажима тормозных колодок.

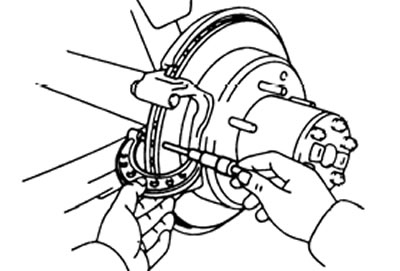

5. Проверьте толщину тормозного диска.
6. Проверьте биение тормозного диска.

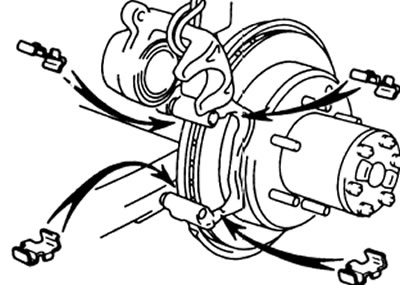

7. Установите четыре зажима тормозных колодок.
8. Установка новых тормозных колодок, +

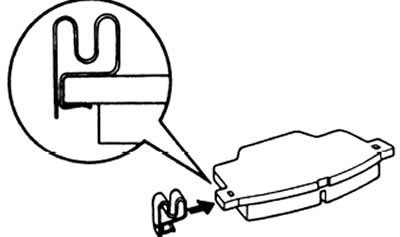

а) Установите индикаторы износа.
б) Установите противошумовую на кладку на внешнюю тормозную колодку.

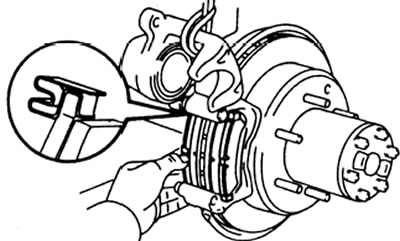

в) Установите две тормозных колодки так, чтобы индикаторы износа были направлены вверх.
Примечание: не допускайте попадания масла или смазки на фрикционную поверхность тормозных накладок.
9. Установка суппорта в сборе.
а) Откачайте небольшое количество тормозной жидкости из бачка.

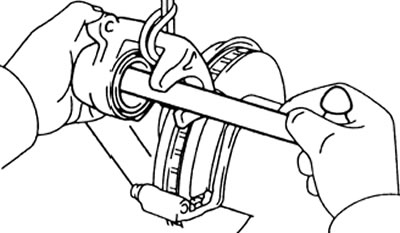

б) С помощью рукоятки молотка или аналогичного инструмента утопите поршень в суппорт.
Примечание: заменяйте обе тормозные колодки на одном колесе одновременно.
в) Устанавливайте суппорт осторожно, чтобы не повредить пыльник поршня.

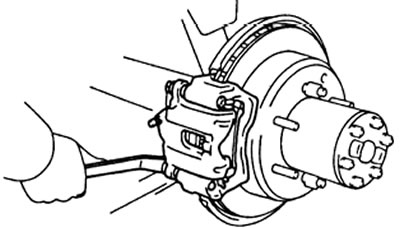

г) Установите и затяните основной и вспомогательный пальцы.
Момент затяжки — 88 Н-м
10. Установите заднее колесо.
11. Заполните бачок тормозной жидкостью.
Снятие суппорта в сборе
1. Отверните болт штуцера и отсоедините тормозной шланг Слейте тормозную жидкость в емкость.
2. Отверните основной и вспомогательный пальцы и снимите суппорт в сборе.
3. Снимите тормозные колодки.
Проверка и ремонт
1. Измерьте толщину тормозной накладки. Произведите замену колодки, если толщина накладки меньше минимальной допустимой или если износ неравномерный.
Минимальная толщина — 1 мм
Стандартная толщина — 10 мм
2. Измерьте толщину тормозного диска. Если тормозной диск имеет задиры, изношен или его толщина меньше минимальной допустимой, замените диск.
Минимальная толщина — 16 мм
Стандартная толщина — 18 мм
3. Измерьте биение тормозного диска на расстоянии 10 мм от наружного края. Если биение превышает максимальное допустимое значение, то замените диск.
Максимальное биение — 0,15 мм
Примечание: перед измерением биения убедитесь в том. что люфт переднего подшипника находится в пределах нормы.
4. Замена тормозного диска (в случае необходимости).
а) Снимите оправку суппорта.
б) Отверните колесные гайки временно установленного тормозного диска и снимите диск со ступицы колеса.
в) Установите новый тормозной диск и временно закрепите его с помощью колесных гаек.
г) Установите оправку суппорта и затяните болты крепления.
Момент затяжки — 103 Н-м
Установка суппорта в сборе
1. Установите тормозные колодки.
2. Установите суппорт в сборе и закрепите его болтами.
Момент затяжки — 88 Н-м

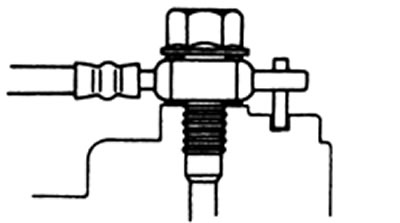

3. Подсоедините тормозной шланг и, используя новые прокладки, затем затяните болт штуцера.
Момент затяжки — 30 Н-м
4. Заполните бачок тормозной жидкостью и прокачайте тормозную систему.
5. Проверьте систему на герметичность.
