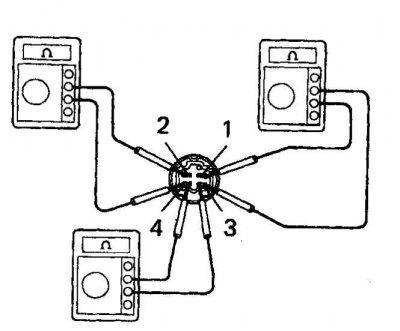

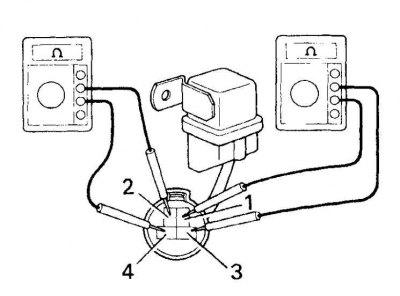

Проверка главного реле (1988-89 гг.)
1, 2, 3, 4. Контакты
Проверка главного реле (после 1990 г.)
1, 2, 3, 4. Контакты

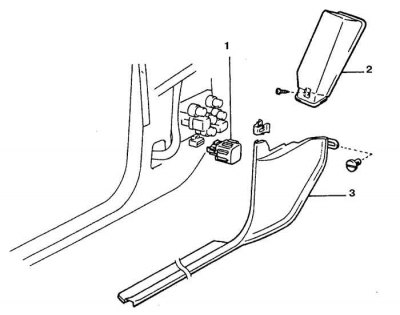

Проверка реле топливного насоса
1. Реле топливного насоса
2. Подколенник
3. Боковина
1. В электрическую цепь топливной системы включены два реле. Сначала проверьте наличие напряжения от батареи на главном реле, а затем на реле топливного насоса.
2. Отсоедините главное реле от разъема, затем включите зажигание (двигатель не запускайте) и проверьте наличие напряжения от батареи.
3. Если напряжение от батареи есть, то поставьте главное реле на место и проверьте наличие напряжения от батареи на реле топливного насоса. Реле находится на брызговике колесной ниши со стороны водителя.
4. Если напряжение от батареи присутствует на обоих реле, то проверьте сами реле.
Главное реле

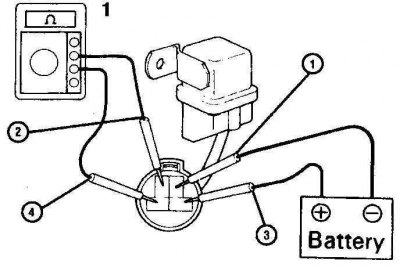

Проверка главного реле с запитыванием контактов (1988-89 гг.)
1, 2, 3, 4. Контакты
1. Омметр

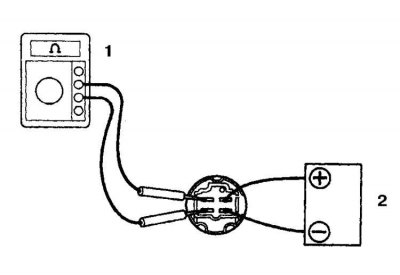

Проверка главного реле с запитыванием контактов (после 1990 г.)
1. Омметр
2. Батарея
1. Омметром проверьте целостность цепи между контактами 1 и 3 (см. рис. Проверка главного реле с запитыванием контактов (1988-89 гг.)). Между контактами 2 и 4 омметр должен показывать разрыв.
2. На выводы 1 и 3 подайте напряжение от батареи.
3. Между выводами 2 и 4 должна быть замкнутая цепь.
4. Если результаты испытаний отличаются, то реле замените.

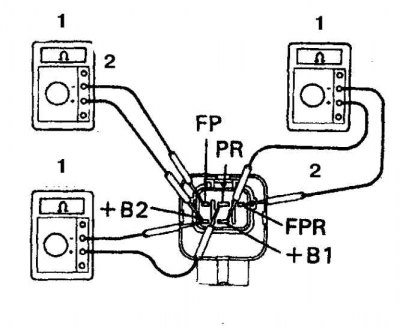

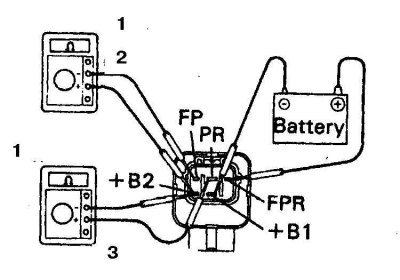

Включение топливного насоса
1. Омметром (1) проверьте целостность цепи (2) между выводами +В1 и FPR и +В2 и FP.
2. Между контактами +В и PR омметр должен показывать разрыв.
3. На выводы +В1 и FPR подайте напряжение от батареи.
4. Теперь между выводами +В и FP должна быть замкнутая цепь. Если результаты испытаний отличаются, то реле замените.
Реле включения топливного насоса (1996 г.)
Проверка реле топливного насоса с запитыванием катушки
1. Омметр
2. Замкнутая цепь
3. Батарея

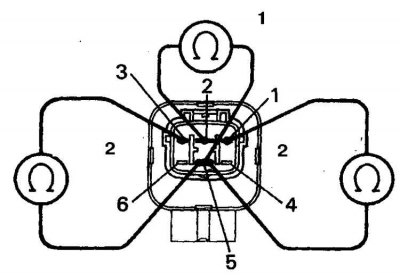

Проверка реле топливного насоса (1996 г.)
1, 2, 3, 4, 5, 6. Контакты
1. Разомкнутая цепь
2. Замкнутая цепь
1. Между выводами 3 и 5 должна быть замкнутая цепь (см. рис. Проверка реле топливного насоса (1996)).
2. Между выводами 3 и 5 омметр должен показать сопротивление 80 Ом.
3. На выводы 1 и 5 подайте напряжение от батареи.
4. Между выводами 1 и 2 должно быть напряжение от батареи, а между выводами 3 и 5 должна быть замкнутая цепь.
5. Если результаты испытаний отличаются, то реле замените.
Реле цепи топливного насоса (1988-94 г.г.)

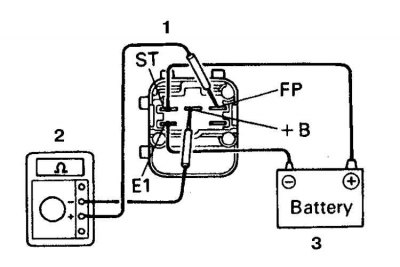

Проверка реле цепи топливного насоса с запитыванием катушки (1988-94 г.г.)
1. Омметр
2. Замкнутая цепь
3. Батарея
1. Проверьте наличие цепи между контактами ST и E1 (см. рис. Проверка реле цепи топливного насоса с запитыванием катушки (1988-94 гг.), а также между выводами +В и FC.
2. Между выводами +В и FP омметр должен показывать разрыв.
3. На выводы ST и E1 подайте напряжение от батареи.
4. Между выводами +В и FP должна быть замкнутая цепь. Если результаты испытаний отличаются, то реле замените.
Реле цепи топливного насоса (1995 г.)
Порядок проверки аналогичен проверке главного реле (см. выше).

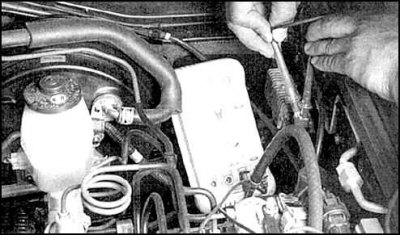

Сопротивление резистора насоса
1. Сопротивление резистора насоса должно быть 0,73 Ом при нормальной температуре.
2. В противном случае резистор замените.
