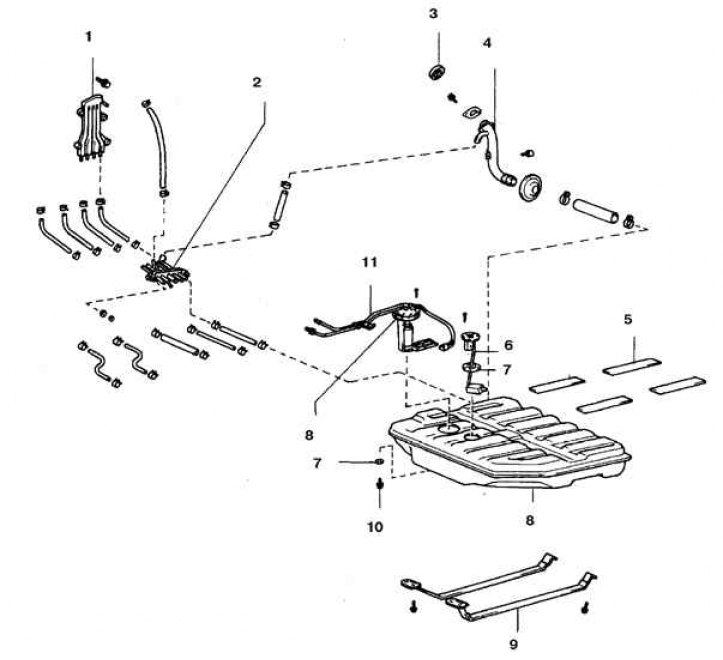

Топливный бак автомобилей серии FJ60, FJ62
1. Отделитель паров; 2. Соединитель трубок; 3. Пробка; 4. Заливная горловина; 5. Буфера; 6. Датчик уровня топлива; 7. Прокладка; 8. Бак; 9. Стяжные ленты; 10. Сливная пробка; 11. Топливный насос
Топливный бак автомобилей серии FJ80
1. Вентиляционная трубка; 2. Шланг; 3. Шланг впускного патрубка; 4. Труба горловины; 5. Пробка; 6. Впускная труба горловины; 7. Бак; 8. Щиток бака; 9. Стяжные ленты; 10. Сливная пробка; 11. Прокладка; 12. Накладка; 13. Буфера; 14. Насос и датчик уровня топлива
Снятие и установка
Внимание! При выполнении работ соблюдайте правила пожарной безопасности.
Внимание! Снимать топливный бак следует после полного его опустошения. На некоторых автомобилях в баке предусмотрена сливная пробка. При отсутствии сливной пробки опустошите бак поездкой с последующей работой двигателя на холостом ходу, или слейте бензин через шланг с резиновым ручным насосом (имеется в продаже).
1. Отверните пробку заливной горловины бака, чтобы снять остаточное давление.
2. Отсоедините батарею от массы.
3. Слейте бензин.
4. Поднимите автомобиль и установите на подставки.
5. Отсоедините от бака и заглушите шланги и трубки.
6. Ослабьте хомут и отсоедините от бака горловину.
7. Отверните гайки и снимите щиток бака.
8. Подставьте под бак подпорку.
9. Отсоедините стяжные ленты и отведите в сторону.
10. Немного опустите бак и отсоедините разъемы и провод на массу.
11. Снимите бак.
12. На части автомобилей предусмотрен дополнительный бак, который снимается точно в таком же порядке.
13. Установка выполняется в обратном порядке.
Очистка и ремонт топливного бака
Любой ремонт топливного бака или заливной горловины бака должен выполняться квалифицированным персоналом, имеющим опыт в организации и проведении таких работ.
Если бак снят с автомобиля, то его не следует размещать в тех местах, в которых искры или открытое пламя могут вызвать воспламенение выходящих из бака испарений.
