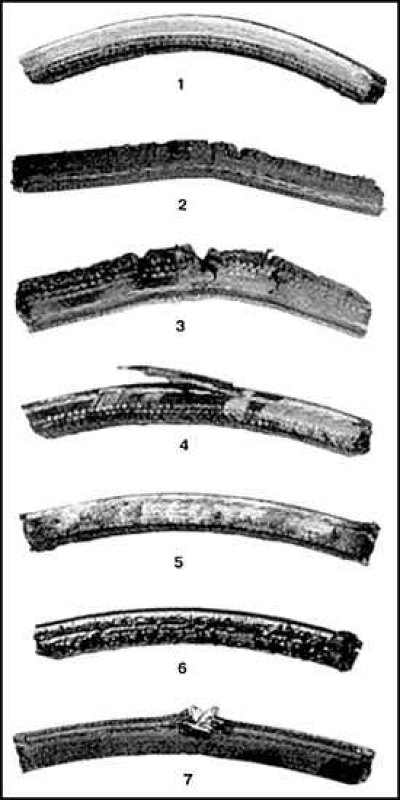

Характерные признаки износа клинообразного ремня
1. Борозды по бокам; 2. Обугливание; 3. Растрескивание; 4. Отслоение от основы; 5. Вытирание (глянцевитость); 6. Попадание масла; 7. Надрыв

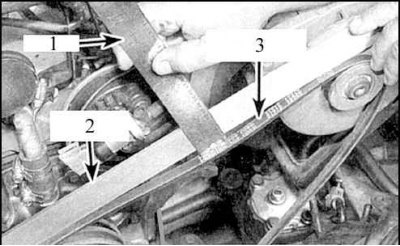

Проверка натяжения ремня
1. Линейка; 2. Брусок; 3. Прогиб
На двигателях применяются клинообразные ремни привода. Из-за постоянных нагрузок со временем происходит вытягивание ремней и состояние их ухудшается. Поэтому, ремни следует периодически проверять.
Количество ремней, установленных на автомобиле зависит от типа двигателя и от комплектации автомобиля. Ремни используются для привода генератора, насоса охлаждающей жидкости, кондиционера и гидроусилителя.
Проверка
1. Остановите двигатель и, открыв капот, найдите ремни привода. Проверьте состояние ремней, наличие характерных признаков износа, осветив их фонариком. Проверьте состояние ремней с обеих сторон.
2. Проверьте натяжение ремня по величине прогиба посередине между шкивами (см. рис. Проверка натяжения ремня). Если расстояние между центрами шкивов 180–300 мм прогиб должен быть 6,5 мм, а при расстоянии между центрами 300–400 мм прогиб должен быть 13 мм для клиновых ремней и 6,5 мм для ремней с ребристым профилем. Линейка должна быть перепендикулярна бруску.
Регулировка натяжения
1. На всех автомобилях для регулировки натяжения ремня привода надо переместить агрегат по кронштейну.

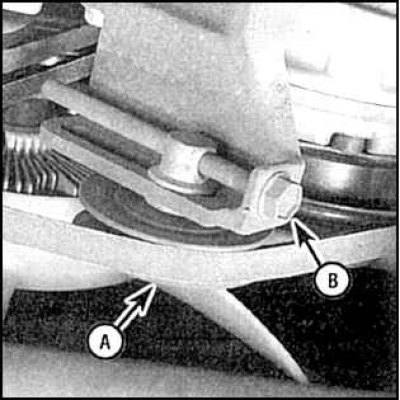

2. Ремень регулируется двумя болтами – осевым (А) и регулировочным (В). Для регулировки ослабьте болт А и вращайте болт В, чтобы сместить ролик или шкив подвижного узла, натянув или ослабив ремень.
3. После регулировки проверьте натяжение ремня, при необходимости снова ослабьте болты и отрегулируйте натяжение. По окончании регулировки затяните болты.
4. На автомобилях ранних выпусков подвижный ролик натяжителя с регулировочным болтом отсутствуют, ролик (или шкив) смещаются вспомогательным рычагом (монтировкой).
Замена
1. Для замены ремня выполните те же предварительные процедуры, что и для регулировки, после чего снимите ремень. Все ремни рекомендуется менять одновременно. Перед снятием обозначьте каждый ремень и соответствующий шкив.
2. При приобретении сравните новый ремень с заменяемым.
3. Отрегулируйте натяжение ремня.
