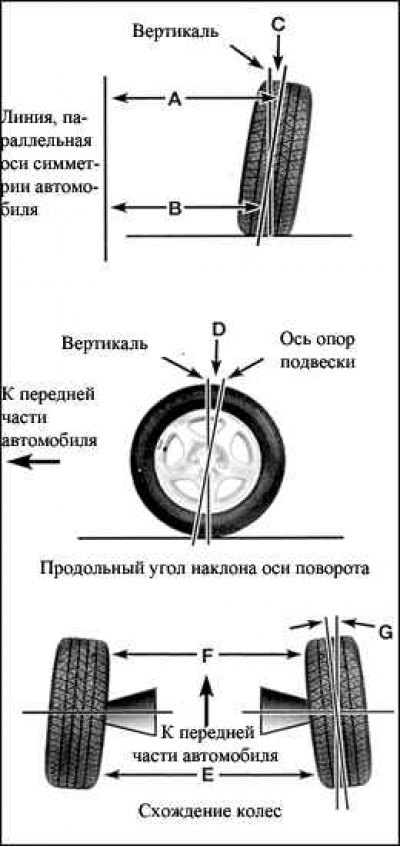

Углы установки передних колес
Развал = А–В
С – отклонение от вертикали
D – угол наклона оси поворота
Схождение = Е–F
G – угол схождения колес
Схождение колес регулируется вращением наконечников рулевых тяг.
Развал колес и угол наклона оси поворота лишь проверяются, чтобы получить информацию о состоянии деталей подвески. Развал колес и угол наклона оси не регулируются и обеспечиваются конструкцией подвески. Нарушение развала колес указывает на износ подшипников или других деталей.
Внимание! Запрещается регулировать развал путем разогрева деталей подвески или балки моста с последующим их подгибанием.
