Примечание. Извлечение сальников ведущих шестерен заднего и переднего (модели 4WD) дифференциалов производится в одинаковой манере.
1. Ослабьте гайки крепления задних колес. Поддомкратьте задок автомобиля и установите его на подпорки. Подоприте передние колеса противооткатными башмаками. Снимите колеса, это необходимо для более точного измерения преднатяга ведущей шестерни.
2. Отсоедините карданный вал от дифференциала (см. Раздел Снятие и установка карданного вала), сдвиньте его в сторону и подвяжите проволокой к элементам рамы.

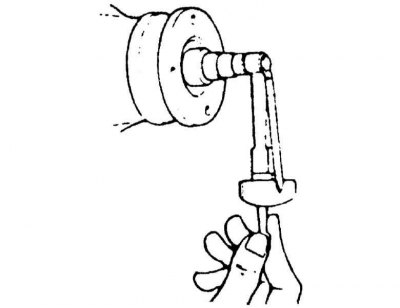

3. При помощи динамометрического ключа измерьте крутящий момент вращения (преднатяг) ведущей шестерни (обратитесь к сопроводительной иллюстрации). Запишите результат измерения.

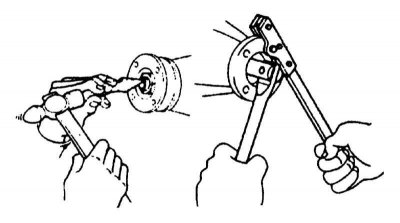

4. При помощи чертилки или кернера пометьте положение друг относительно друга оси шестерни, крепежной гайки и соединительного фланца.
5. Сосчитайте количество открытых витков резьбы от торцевой поверхности гайки до среза оси шестерни, результат запишите.
6. Зафиксируйте фланец от проворачивания при помощи специального приспособления, либо продев в отверстие крепления хомута карданного шарнира большую отвертку и заклинив ее под расположенный сзади кронштейн, ребро жесткости картера, либо трубчатую секцию моста (обратитесь к сопроводительной иллюстрации) и отпустите гайку ведущей шестерни.
7. Оттайте гайку шестерни.

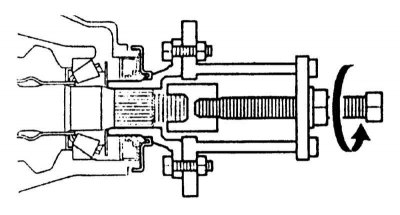

8. Снимите соединительный фланец, в случае необходимости воспользуйтесь съемником (обратитесь к сопроводительной иллюстрации).
Внимание! Ни в коем случае не пытайтесь поддеть фланец рычагом, либо сбить его молотком!

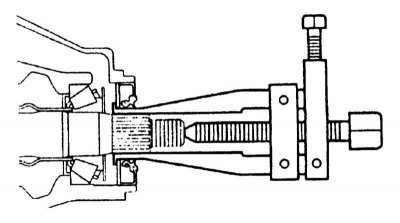

9. Извлеките из своего посадочного гнезда старый сальник (обратитесь к сопроводительной иллюстрации).

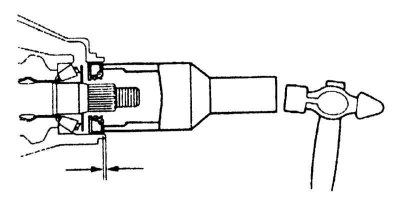

10. Смажьте губки нового сальника высокотемпературной смазкой и равномерно застучите его в свое посадочное гнездо. Проследите за перпендикулярностью посадки сальника, в качестве оправки можно воспользоваться торцевой головкой подходящего размера, либо отрезком трубы соответствующего диаметра (обратитесь к сопроводительной иллюстрации).
11. Добившись совмещения нанесенных в процессе демонтажа компонентов посадочных меток, установите на место соединительный фланец, – в случае необходимости подтяните фланец гайкой, но ни в коем случае не застукивайте его на место молотком.
12. Незастывающим герметиком смажьте шлицы в центре фланца.
13. Установите шайбу (если предусмотрена) и осторожно затяните гайку таким образом, чтобы ось шестерни выступала над ее торцевой поверхности на замеченное ранее количество витков резьбы (см. параграф 5).
14. Измерьте крутящий момент вращения шестерни, затем еще немного подтяните гайку для компенсации изменений, связанных с установкой нового сальника, крутящий момент должен быть немного (но не более чем на 0.6 Нм) больше чем при старом сальнике.
15. Подсоедините карданный вал, установите на место колеса, опустите автомобиль на землю и затяните колесные гайки с требуемым усилием (см. Главу Настройки и текущее обслуживание автомобиля).
