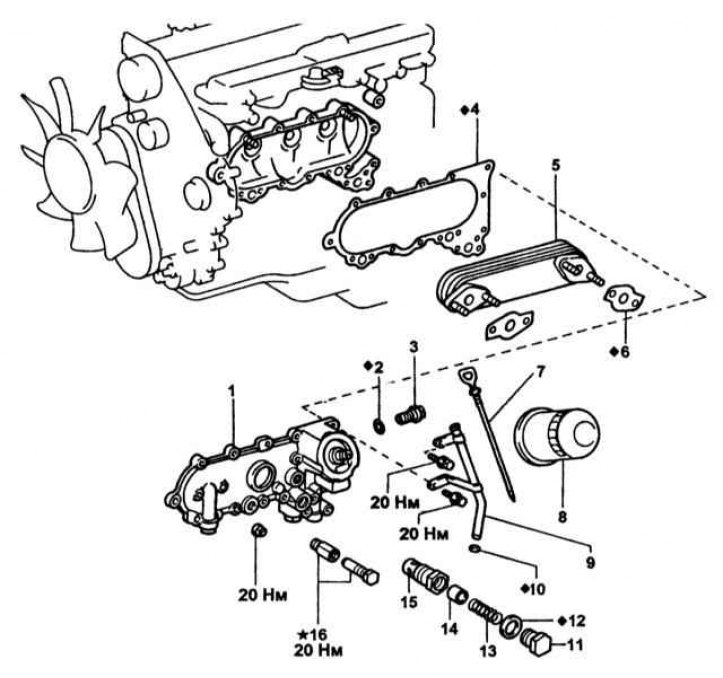

Компоненты установки маслоохладителя
1 - Крышка маслоохладителя; 2, 4, 6 - Прокладка; 3 - Обратный клапан; 5 - Маслоохладитель; 7 - Щуп; 8 - Фильтр; 9 - Трубка щупа; 10 - Уплотнение трубки; 11 - Пробка; 12 - Шайба; 13 - Пружина; 14 - Предохранительный клапан; 15 - Корпус предохранительного клапана; 16 - Сливная пробка
1. Слейте ОЖ и снимите масляный фильтр
2. Снимите зубчатый ремень и зубчатое колесо ТНВД.
3. Снимите ТНВД.
4. Выньте щуп и снимите его направляющую.
5. Отдайте крепеж и снимите сборку маслоохладителя.
6. При необходимости выверните датчик ECT.
7. Отдайте 4 гайки и отделите крышку от маслоохладителя.
8. Снимите предохранительный и обратный клапаны.
9. Установка производится в обратном порядке. Затягивайте крепеж с требуемым усилием.
