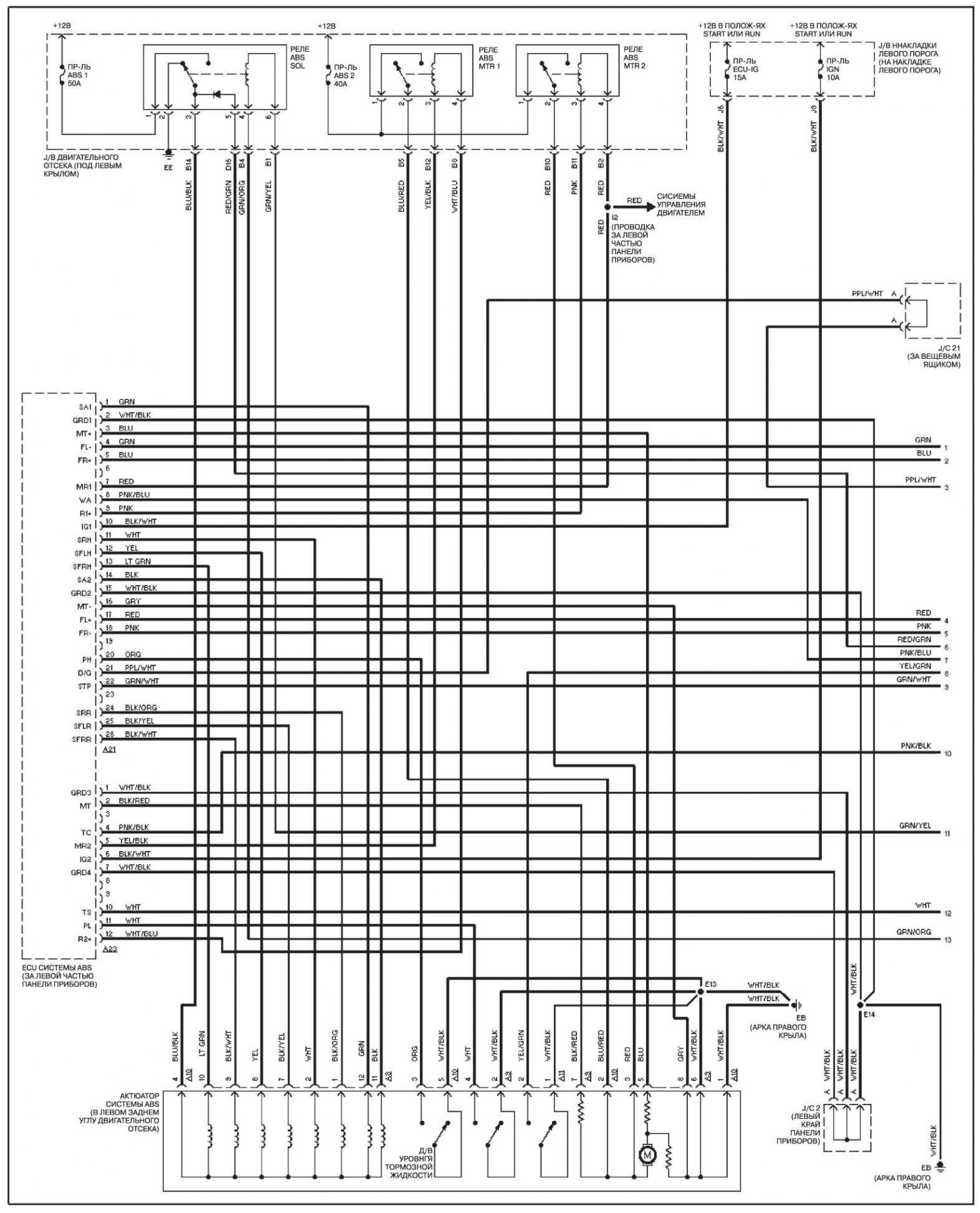

Электросхема системы ABS, без системы VSC

0

Система ABS, без системы VSC

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Обозначения цвета изоляции проводов, обозначения, аббревиатуры и сокращения на электрических схемах смотрите здесь →
