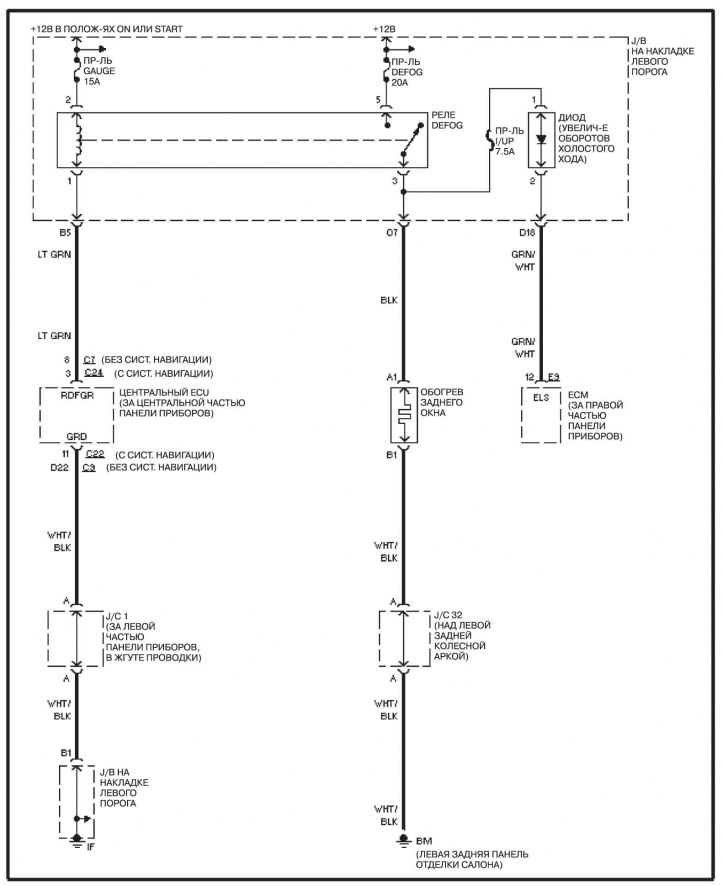

Электросхема обогрева заднего стекла

0

Обогрев заднего стекла

Обозначения цвета изоляции проводов, обозначения, аббревиатуры и сокращения на электрических схемах смотрите здесь →
