Электросхема электропривода зеркал

  • Главная
  • Land Cruiser
  • Крузер 100 (1998-2007)
  • Электрооборудование
  • Электрические схемы
0

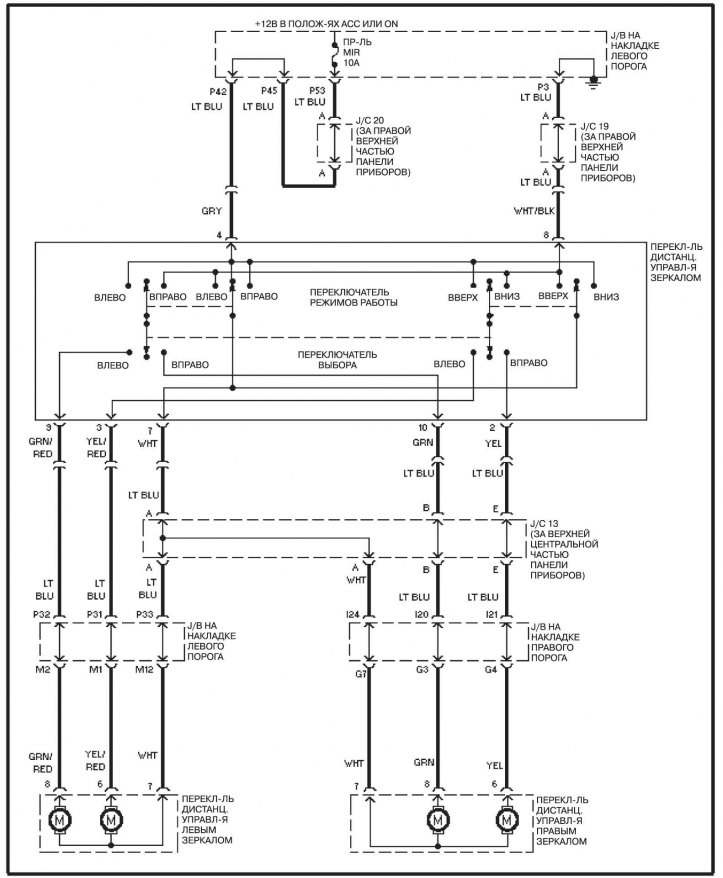

Электропривод зеркал





Обозначения цвета изоляции проводов, обозначения, аббревиатуры и сокращения на электрических схемах смотрите здесь →
