- система воздухозабора с регулируемой геометрией (ACIS),
- каталитический нейтрализатор, интеллектуальная система электронного управления акселератором (ETCS-i),
- система улавливания паров топлива (EVAP),
- система принудительной вентиляции картера (PCV),
- система последовательного электронного впрыска топлива (SFI),
- интеллектуальная система регулируемого газораспределения (VVT-i).
В этой главе описывается общая конструкция, процедуры осмотра в рамках компетенции механика-непрофессионала и процедуры замены элементов, используемых в каждой из перечисленных выше систем (если это возможно). Кроме того, вы найдете общее описание всех датчиков и выходных исполнительных устройств, используемых в системе управления двигателем, включая назначение, расположение и краткое описание принципа действия каждого элемента (см. параграф 2). Также включено описание процедур замены датчиков и исполнительных устройств.
Прежде чем решить, что какая-либо система уменьшения уровня вредных выбросов работает со сбоями, тщательно проверьте топливную систему и систему зажигания. Диагностике многих устройств уменьшения уровня вредных выбросов требует использования специальных инструментов, оборудования и знаний. Если какая-либо процедура обслуживания не описана в этой книге или вне вашей компетенции, посоветуйтесь со специалистами отдела технического обслуживания дилера или другой станции технического обслуживания. Но имейте в виду, что наиболее частой причиной проблем в системах уменьшения уровня вредных выбросов является простейшее ослабление фиксации электрического разъема, обрыв провода или отсоединение вакуумного шланге. Поэтому сначала проверяйте шланги, электропроводку и соединения.
Однако обслуживать и ремонтировать системы уменьшения уровня вредных выбросов не очень трудно. Вы можете самостоятельно, и при этом быстро и легко, выполнить многие проверки и большинство операций текущего технического обслуживания, используя обычный набор инструментов для проверок и регулировок.
Применение. Так как во многих случаях элементы систем уменьшения уровня вредных выбросов подпадают под гарантийные обязательства, перед работой с этими системами уточните у дилера объем гарантийного покрытия. По истечении срока действия гарантии вы можете для экономии средств самостоятельно выполнить некоторые процедуры проверки и/или замены элементе, описанные в этой главе.
Обратите особое внимание на все специальные меры предосторожности, выделенные в этой главе. Следует отметить, что рисунки с изображением различных систем могут не полностью соответствовать системе, установленной на ваш автомобиль, вследствие неизбежных улучшений, вносимых в конструкцию в процессе изготовления.
Табличка с информацией о системах уменьшения уровня вредных выбросов (VECI) (рис. 1.6, а) закреплена на нижней стороне капоте. На этой табличке содержатся важные сведения по системам уменьшения уровня вредных выбросов и по регулировкам. На другой табличке со схемой разводки вакуумных шлангов (рис. 1.6, б) содержится соответствующая схема с обозначением элементов систем уменьшения уровня вредных выбросов. При обслуживании двигателя или систем уменьшения уровня вредных выбросов за самыми последними сведениями обязательно обратитесь к табличкам VECI и разводки вакуумных шлангов, находящимся на вашем автомобиле.

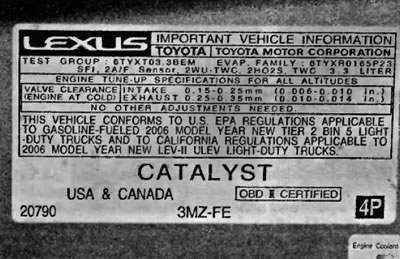

Рис. 1.6, а. На табличке с информацией об уменьшении уровня вредных выбросов (VECI) содержится такая важная информация, как указание типа систем уменьшения уровня вредных выбросов, установленных на двигатель, и некоторые сведения по настройкам

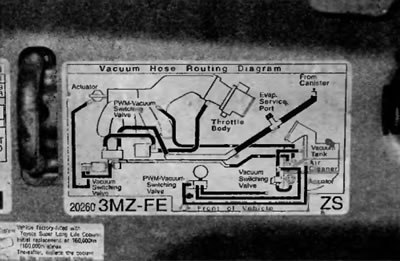

Рис. 1.6, б. Типичная схема разводки вакуумных шлангов для модели с двигателем V6
