Внимание! Модели, описываемые в этом Руководстве, оснащены вспомогательной удерживающей системой (SRS), более известной под названием «системе подушек безопасности». Во избежание случайного развертывания подушек безопасности, что может привести к травматическим последствиям, обязательно отключите систему подушек безопасности перед работой поблизости от элементов этой системы (см. главу 12).
1. Отсоедините провод мессы от аккумулятора (см. параграф 1 главы 5).
2. На моделях Highlander снимите центральную панель отделки вокруг блоке управления. На моделях Lexus снимите центральную панель(и) отделки вокруг рычага переключения передач и около блоке управления (см. главу 11).
3. На всех моделях элементы крепления станут доступны после снятия отделки. На моделях Lexus 2003 г. и ранее есть две элементе крепления в нижней чести блока управления и аудиоблоке. На моделях Lexus 2004 г. и позднее есть четыре элемента крепления. После снятия элементов крепления останутся зажимы, удерживающие блок на месте.
4. На моделях Highlander выверните винты блоке управления и аудиоблоке (рис. 10.4).

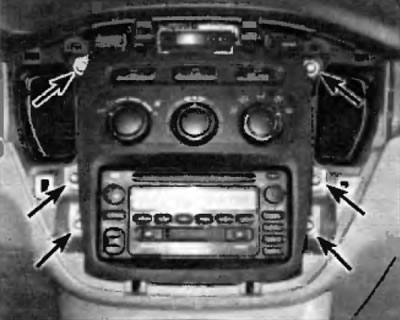

Рис. 10.4. Элементы крепления блока управления (показана модель Highlander 2001 г., другие модели аналогичны)
5. Не всех моделях слегка вытяните блок и рассоедините все электрические разъемы блоке управления и аудиоблока (рис. 10.5).

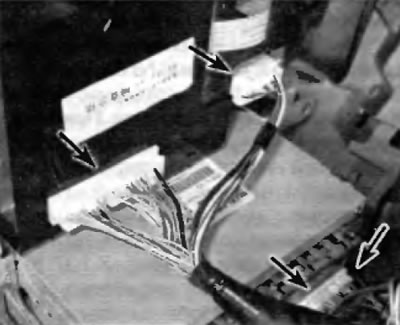

Рис. 10.5. Рассоедините электрические разъемы на тыльной части блока управления и аудиоблока
6. На моделях Highlander отсоедините аудиоблок от блока управления, для чего следует вывернуть винты опорного кронштейне из блока управления (рис 10.6). На других моделях блок управления можно отделить аналогичным способом.

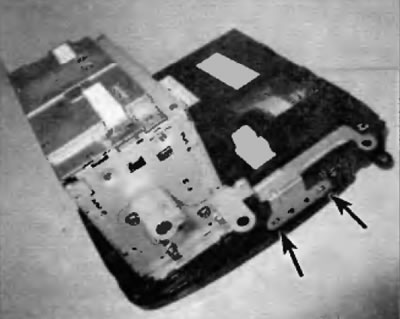

Рис. 10.6. Элементы крепления опорного кронштейна
7. На моделях, оснащенных задней системой отопления, имеется дополнительный переключатель управления, установленный в задней панели отделки (рис 10.7).

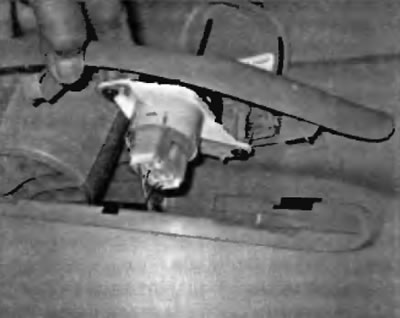

Рис. 10.7. Для доступа к переключателю управления аккуратно подденьте и снимите панель отделки
8. Установка выполняется в последовательности, обратной снятию.
9. Запустите двигатель и проверьте правильность работы отопителя и кондиционера.
