- Болт М12 64 Нм
- Болт М10 46 Нм
2. Установите кронштейн задней опоры двигателя и закрепите его тремя болтами. Момент затяжки 77 Нм.
3. Подсоедините левую опору двигателя.
- а) Сопоставьте коробку передач и двигатель с опорой.
- б) Установите и затяните два болта и гайки. Момент затяжки:
- Болт 64 Нм
- Гайка 72 Нм
- в) Установите кронштейн левой опоры двигателя.
4. Подсоедините заднюю опору двигателя.

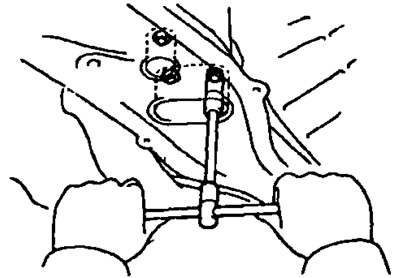

- а) Установите и затяните болт задней опоры. Момент затяжки 87 Нм.
- б) Установите и затяните две гайки и болт. Момент затяжки 72 Нм.

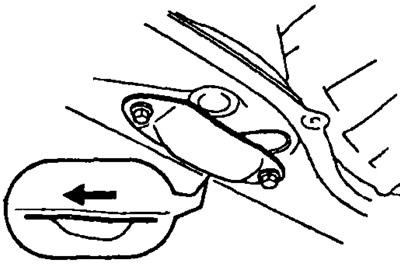

- в) Установите две заглушки.

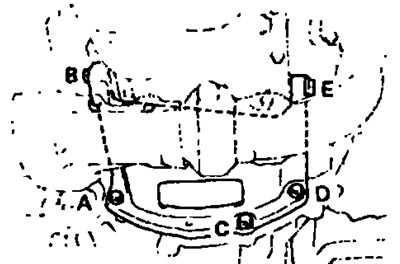

5. Установите кронштейн.
- а) Установите кронштейн и затяните болт В от руки.
- б) Затягивайте болты в алфавитном порядке. Момент затяжки 23 Нм.
6. Установите стартер.
- а) Установите стартер и затяните нижний болт крепления. Момент затяжки 39 Нм.
- б) Подсоедините проводку к стартеру.
7. Установите балку центральной опоры крепления двигателя.
- а) Установите балку и затяните четыре болта. Момент затяжки 35 Нм.
- б) Подсоедините переднюю опору двигателя и затяните три болта. Момент затяжки 72 Нм.
- в) Установите две заглушки.
- г) Установите защиту балки и затяните два болта.
- д) Установите и затяните болт. Момент затяжки 72 Нм.
- в) Установите заглушку.
- ж) Подсоедините хомут трубки кондиционера.
8. Установите приводные валы.
9. Установите приемную трубу глушителя.
- а) Установите новые прокладки.
- б) Установите приемную трубу.
- в) Установите и затяните четыре болте и гайки. Момент затяжки 43 Нм.
- г) Затяните два болта крапления приемной трубы.
- д) Подсоедините разъем кислородного датчика.
10. Запейте трансмиссионное масло в коробку передач. Трансмиссионное масло:
- Группа API GL-3, 4 или GL-5
- Вязкость SAE 75W-90
- Заправочная емкость 2,6 л
11. Установите кожух защиты двигателя.
12. Установите передние колеса и опустите автомобиль. Момент затяжки 103 Нм.
13. Установите и затяните верхний болт крепления стартера. Момент затяжки 39 Нм.
Установите и затяните два верхних болта крепления коробки передач. Момент затяжки 64 Нм.
14. Подсоедините разъем датчика скорости.
15. Подсоедините тросы управления коробкой передач.
- а) Установите держатели на тросы.
- б) Подсоедините тросы шайбами и шплинтами.
16. Установите провод заземления.
17. Подсоедините разъем датчика включения фонарей заднего хода.

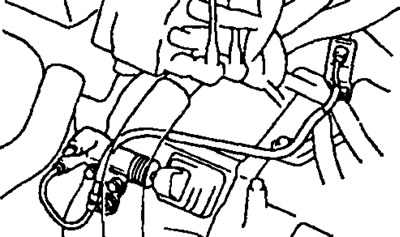

18. Установите хомут трубки и рабочий цилиндр сцепления.
- в) Установите хомут трубки гидропривода сцепления.
- 6) Установите рабочий. цилиндр сцепления. Момент затяжки 12 Нм.
19. Установите воздушный фильтр.
20. Установите блок предохранителей №2, аккумулятор и подсоедините положительную клемму.
21. Подсоедините отрицательную клемму аккумулятора.
22. Проверьте углы установки передних колес.
23. Проведите дорожные испытания.
