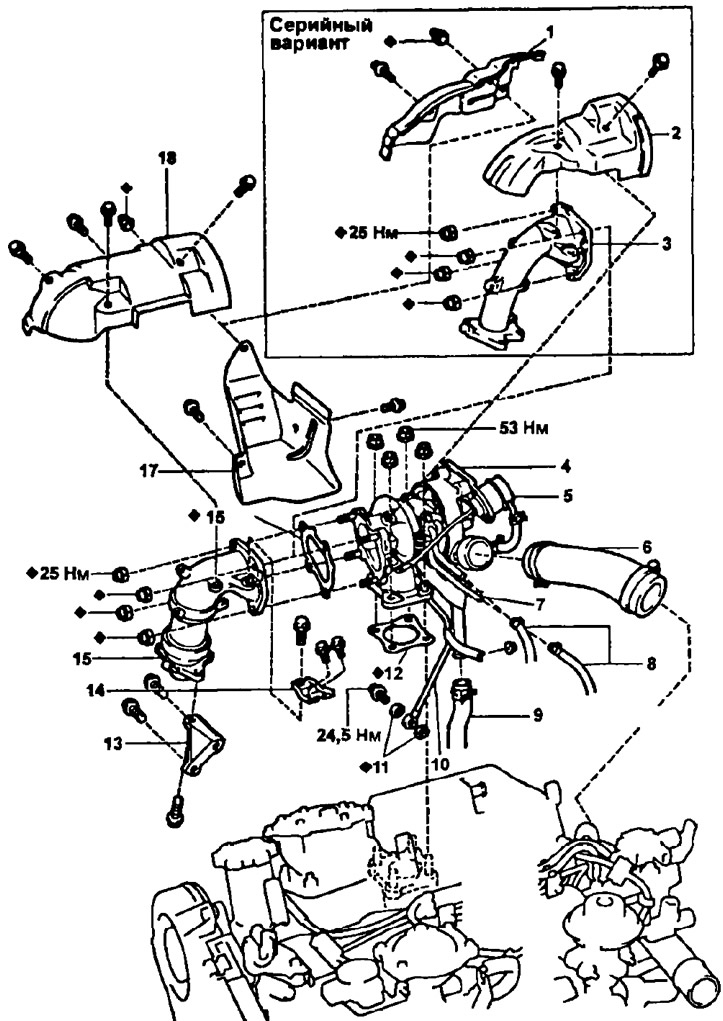

Снятие и установка турбокомпрессора: 1 - теплозащитный экран №2, 2 - теплозащитный экран №1, 3 - выходной патрубок, 4 - турбокомпрессор в сборе, 5 - исполнительный механизм, 6 • воздушный шланг, 7 - трубы подачи охлаждающей жидкости, 8 - шланги системы охлаждения, 9 - шлаг слива масла, 10 - масляные трубки, 11 - прокладка, 12 - прокладка, 13 - кронштейн, 14 - кронштейн турбокомпрессора, 15 - выходной патрубок, 16 - прокладка, 17 - теплозащитный экран выпускного коллектора №2, 18 - теплозащитный экран №1
1. Слейте из двигателя охлаждающую жидкость.
2. Отсоедините воздушную трубку.
3. Снимите тепловые изоляторы.
(Модификации)
- а) Отверните 4 болта, гайку и снимите теплозащитный экран N41.
- б) Отверните два болта и снимите теплозащитный экран №2.
(Серийный вариант)
- а) Отверните два болта и снимите теплозащитный экран №1.
- б) Отверните болт, гайку и снимите теплозащитный экран №1
- в) Отверните два болта и снимите теплозащитный экран выпускного коллектора №2.

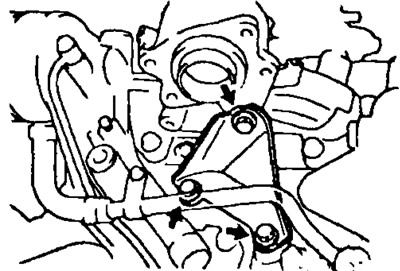

5. Снимите кронштейн турбокомпрессора, отвернув три болта.
6. Отверните три болта и снимите кронштейн выпускного коллектора.

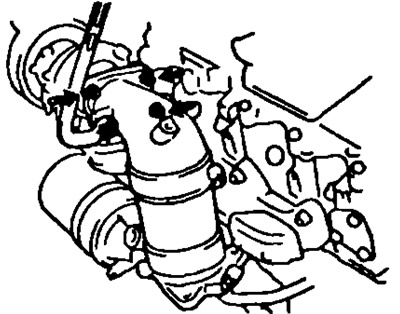

7. Снимите выходной патрубок, отвернув четыре болта.
8. Снимите турбокомпрессор в сборе,

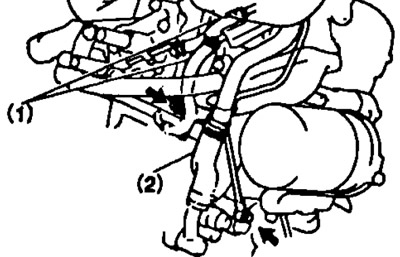

- а) Отсоедините следующие шланги от трубок: (1) - два шланга подачи охлаждающей жидкости; (2) - шланг слива масла.
- б) Отверните гайку крепления кронштейна масляной трубки к блоку цилиндров.
- в) Отверните перепускной болт крепления масляной трубки к кронштейну масляного фильтра.
- г) Отверните четыре гайки, снимите турбокомпрессор в сборе и прокладку.

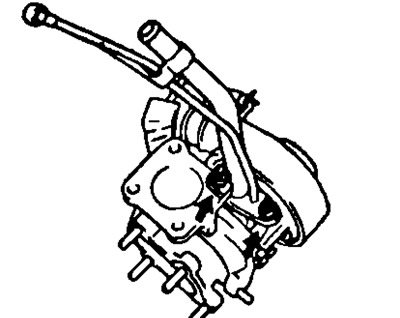

6. Отверните две гайки, отсоедините масляные трубки и снимите прокладку.
9. Отверните две гайки, отсоедините трубки подачи охлаждающей жидкости и снимите прокладку.
10. Отверните два болта и снимите крышку держателя подшипника турбокомпрессора.
