Примечание:
- Растачивайте все цилиндры на один и тот же ремонтный размер (под поршни ремонтного диаметра).
- Устанавливайте поршневые кольца также одного ремонтного размера, соответствующего ремонтному размеру поршней.
1. Подберите поршни ремонтного размера.
Ремонтный (0,50) диаметр поршня:
- 2С — 86,445-86,475 мм
- 2С-Т — 86,378-86,408 мм
- 3S-FE — 86,365-86,395 мм
- 4A-FE — 81,405-81,435 мм
- 4S-FE — 82,937-82,967 мм
2. Рассчитайте ремонтный размер для расточки цилиндров.

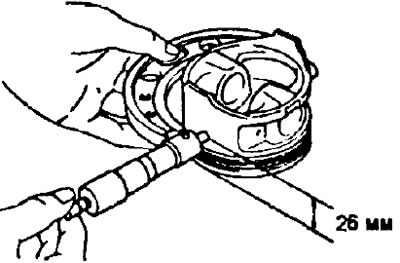

- а) Микрометром измерьте диаметр поршня под прямым углом к оси поршневого пальца на высоте 26,0 мм (3S-FE, 4S-FE); 24,5 мм (4A-FE, 7A-FE): 65,0 мм (2С, 2С-Т) от плоскости днища поршня.
- б) Вычислите диаметр цилиндра для расточки.
Размер, на который нужно расточить цилиндр = Р+С-Н
- Р — диаметр поршня, мм
- С — масляный зазор поршня
- 2С — 0,045-0,065 мм
- 2С-Т — 0,112-0,132 мм
- 3S-FE — 0,125-0,145 мм
- 4S-FE — 0,053-0,073 мм
- Н — припуск на хонингование — 0,02 мм или меньше
3. Расточите и отхонингуйте цилиндр до требуемых размеров.
- Максимальный допуск на хонингование — 0,02 мм
