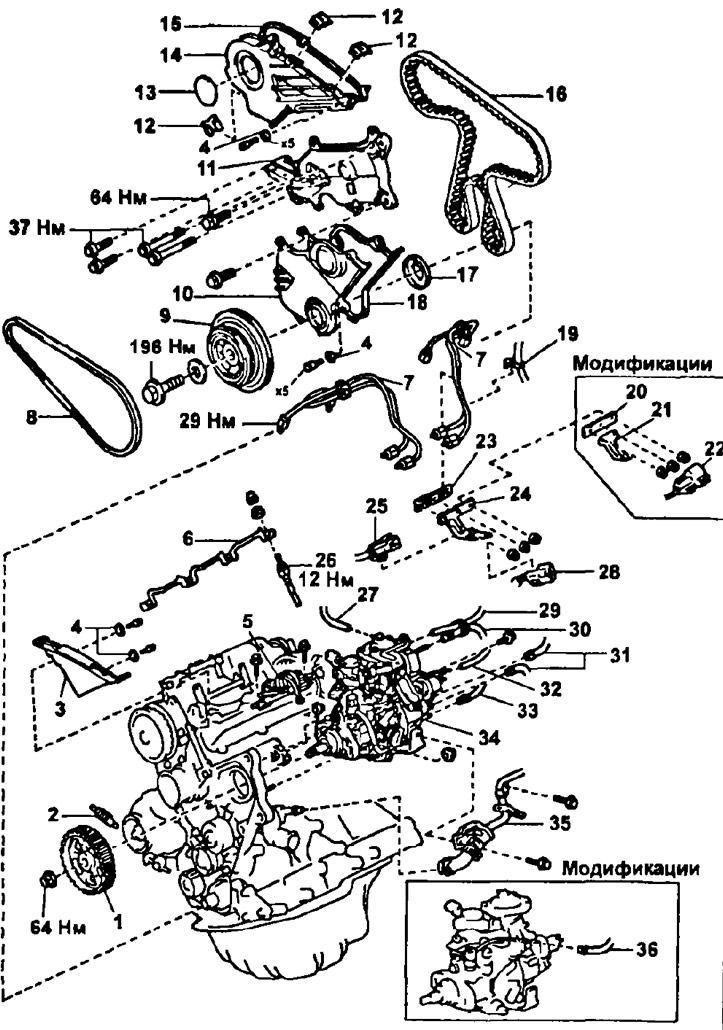

Детали для снятия и установки ТНВД: 1 - шкив привода ТНВД; 2 - натяжная пружина; 3 - крышка №3 ремня привода ГРМ; 4 - уплотнительная шайба; 5 - электролневмоклапан со шлангами; 6 - соединительная шина свечей накаливания; 7 - топливная трубка высокого давления; 8 - ремень привода генератора; 9 - шкив коленчатого вала; 10 - крышка №1 зубчатого ремня привода ГРМ; 11 - кронштейн (опора) крепления двигателя; 12 - зажим; 13 - технологическая крышка; 14 - крышка №2 зубчатого ремня привода ГРМ; 15; 18 - прокладка; 16 - зубчатый ремень привода ГРМ; 17 - направляющая зубчатого ремня привода ГРМ; 19 - шланговый зажим; 20; 23 - крепление топливной трубки высокого давления; 21 - кронштейн разъема; 22 - разъем датчика частоты вращения и клапана отсечки подачи топлива; 24 - крепление топливной трубки высокого давления; 25 - разъем блока управления клапаном отсечки подачи топливом; 26 - свеча накаливания; 27,29,32 - вакуумные шланги; 28 - разъем датчика частоты вращения; 30; 36 - шланги возврата топлива; 31; 35 - обводной шланг системы охлаждения; 33 - шланг подвода топлива; 34 - ТНВД

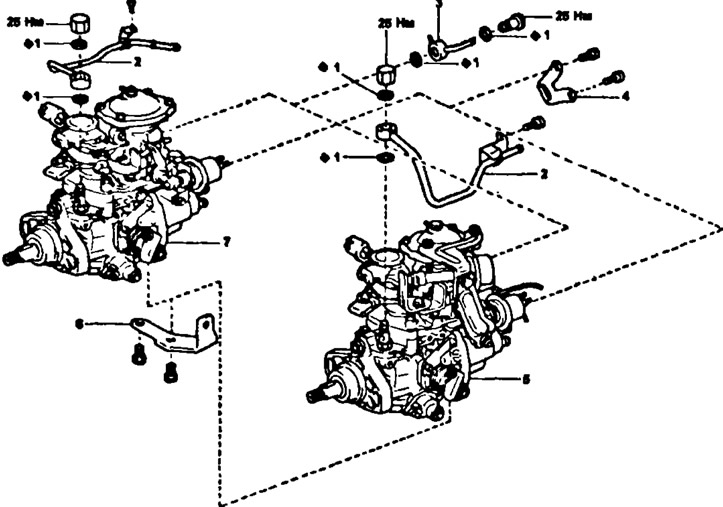

Детали для снятия и установки ТНВД (продолжение): 1 -прокладка; 2 - трубка подачи топлива; 3 - трубка возврата топлива; 4 - кронштейн топливного насоса; 5 - ТНВД (модификация); 6 - кронштейн крепления обводных трубок системы охлаждения; 7 - ТНВД
1. Слейте охлаждающую жидкость.
2. Отсоедините трос привода от рычага управления ТНВД
3. Отсоедините трос от ТНВД (управление клапаном дросселем АКПП).
4. Отсоедините разъем электромагнитного клапана отсечки подачи топлива.
5. Отсоедините следующие шланги:
- а) Шланги подвода и отвода топлива.
- б) Перепускные шланги системы охлаждения Ns 1 и Ns 2
- в) Шланг подвода Воздуха корректора по давлению наддува.
- г) Вакуумный шланг системы повышения частоты вращения холостого хода при включении кондиционера или отопителя.
6. Отверните болт и гайку крепления кронштейна трубки отопителя.
7. Снимите топливные трубки высокого давления.
8. Снимите шкив привода ТНВД (см. главу "Головка блока цилиндров").
9. Снимите ТНВД.
- а) Перед снятием проверьте, совмещены ли установочные метки. Если нет, то нанесите установочные метки.
- 6) Отверните болт и две гайки крепления ТНВД и снимите ТНВД.
Предупреждение: не держите ТНВД за рычаг управления.
10. Снимите задний кронштейн ТНВД.
11. Отсоедините трубку подвода топлива от штуцера ТНВД.
