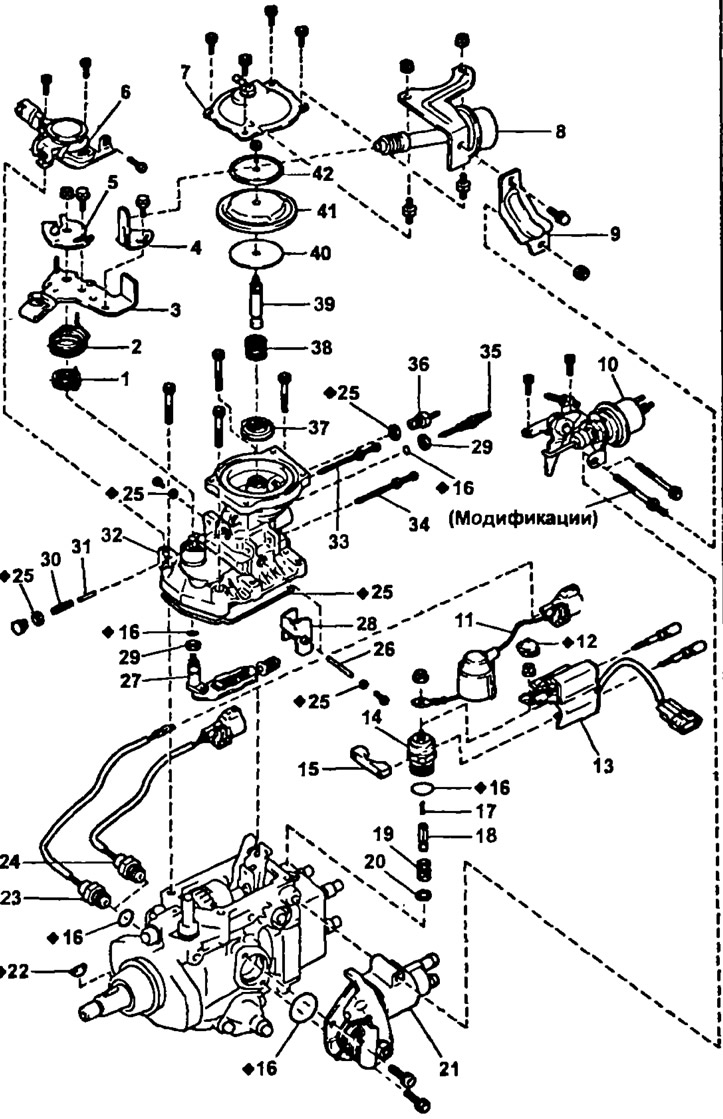

Детали для разборки и сборки ТНВД: 1 - внутренняя возвратная пружина; 2 - внешняя возвратная пружина; 3 - рычаг управления №1; 4 - рычаг управления демпфером; 5 - рычаг управления №2; 6 - датчик положения рычага управления ТНВД; 7 - крышка; 8 -демпфер (модификации); 9 - кронштейн демпфера; 10 - привод системы повышения частоты вращения холостого хода при включении кондиционера; 11 - провод с разъемом; 12 - колпачок; 13 - блок управления электромагнитным клапаном отсечки подачи топлива; 14 - электромагнитный клапан отсечки подачи топлива; 15 - крышка; 16 - кольцевая уплотнительная прокладка; 17—пружина; 18 - клапан; 19 - фильтр грубой очистки; 20 - фигурная шайба; 21 - привод управления прогревом; 22 - шпонка; 23 - датчик частоты вращения; 24 - датчик частоты вращения (модификации); 25 - прокладка; 26 - ось рычага; 27 - регулировочная шайба регулятора; 28 - управляющий рычаг; 29 -шайба; 30 - пружина; 31 - штифт; 32 - крышка регулятора; 33 - регулировочный винт максимальной частоты вращения; 34 - регулировочный винт частоты вращения холостого хода; 35 - винт регулировки подачи топлива; 36 - штуцер корректора по давления наддува; 37 - направляющая втулка; 38 - пружина; 39 - шток толкателя; 40; 42 - седло; 41 - диафрагма

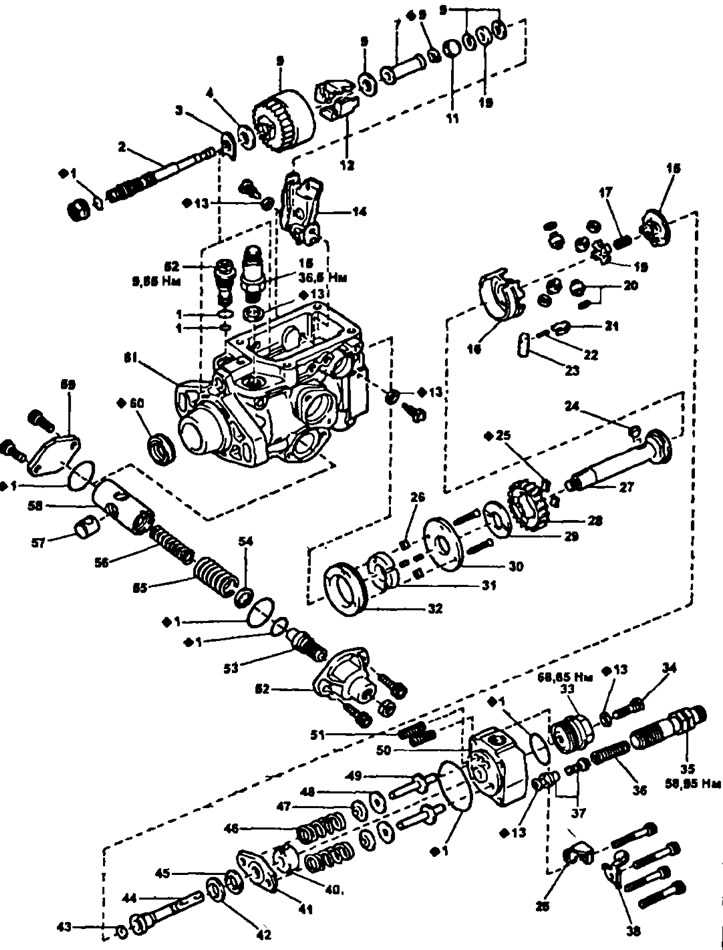

Детали для разборки и сборки ТНВД (продолжение): 1 - кольцевая уплотнительная прокладка; 2 - вал регулятора; 3 - регулировочная шайба шестерни привода регулятора; 4 - шайба №1; 5 - держатель грузов регулятора; 6 - шайба №2; 7 - втулка регулятора; 8 - стопорное кольцо; 9 - сепаратор; 10 - подшипник; 11 - упорное кольцо; 12 - груз регулятора; 13 - прокладка; 14 - система рычагов регулятора; 15 - штуцер подвода топлива; 16 - держатель роликов; 17 - пружина муфты; 18 - кулачковая шайба; 19 - муфта; 20 - ролик и шайба; 21 - зажим; 22 - стопорный штифт; 23 - ось поводка; 24 - шпонка; 25 - демпфирующие элементы; 26 - лопасть; 27 - приводной вал; 28 - шестерня привода регулятора; 29 - шайба приводного вала; 30 - крышка подкачивающего насоса; 31 - ротор подкачивающего насоса; 32 -обойма подкачивающего насоса; 33 - пробка распределительной головки; 34 - болт пробки распределительной головки; 35 - штуцер нагнетательного клапана; 36 - пружина; 37 - нагнетательный клапан; 38 - зажим; 39 - зажим; 40 - дозирующая втулка; 41 - нижнее седло пружины; 42 - нижнее упорное кольцо; 43 - регулировочная шайба геометрического начала подачи; 44 - плунжер насоса; 45 - верхнее упорное кольцо; 46 - пружина плунжера; 47 - верхнее седло пружины; 48 - регулировочная шайба пружины плунжера; 49 - направляющая пружина плунжера; 50 - распределительная головка; 51 - пружина опоры рычага; 52 - левая крышка автомата опережения впрыска; 53 - регулировочный винт автомата опережения впрыска; 54 - пружинная шайба; 55 - внешняя пружина автомата опережения впрыска; 56 - внутренняя пружина автомата опережения впрыска; 57 - вставка в поршень автомата опережения впрыска; 58 - поршень автомата опережения впрыска; 59 - правая крышка автомата опережения впрыска; 60 - сальник; 61 - корпус насоса; 62 - редукционный клапан
