- а) С помощью керна отметьте центр болтов с конической головкой.
- б) Просверлите в болтах с конической головкой отверстие диаметром 3-4 мм.
- в) С помощью специнструмента выверните болты с коническими головкам и.-
- г) Отверните два болта и снимите кронштейн замка зажигания и трубы рулевой колонки.
2. Снимите 2 пружины растяжения.
3. Снимите две пружины сжатия
- а) Отверните два болта и снимите пружины.
- б) Снимите втулки с пружин.
4. Снимите два держателя рычага регулировки угла наклона.
- а) Отверните гайки от оси рычагов.
- б) Отверните две гайки от болтов рулевой колонки и снимите держатели.
5. Снимите 2 собачки
- а) Отверните гайку и снимите болт.
- б) Снимите собачки со втулками.
- в) Снимите втулки с собачек.
6. Снимите 2 фиксатора собачек.
7. Снимите рычаг регулировки угла наклона, вспомогательный рычаг регулировки угла наклона и ось рычагов.
8. Снимите верхнюю трубу рулевой колонки.

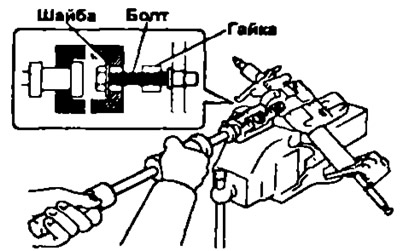

- а) Соберите приспособление с гайкой (номинальный диаметр 10 мм, шаг 1,25 мм), плоской шайбой (наружный диаметр 36 мм) и болтом (номинальный диаметр 10 мм, шаг 1,25 мм, длина 50 мм), как показано на рисунке, и извлеките два болта.
- б) Снимите верхнюю трубу рулевой колонки с нижней трубы рулевой колонки.
- в) Снимите муфту главного вала.
9. Снимите главный вал.
- а) Используйте специнструмент, чтобы сжать пружину (как показано на рисунке), и снимите стопорное кольцо.
- б) Снимите вал с верхней трубы.
- в) Снимите пружину, упорное кольцо и подшипник.
- г) Используя специнструмент, снимите стопорное кольцо.
10. Снимите зажим жгута проводов.
11. Отверните 3 болта и снимите опорный кронштейн.
