2. Вакуумируйте систему.

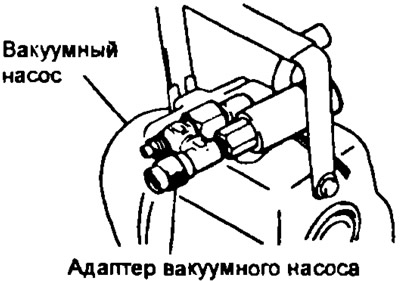

- а) Установите адаптер на вакуумный насос.
- б) Подсоедините центральный шланг блока манометров к адаптеру вакуумного насоса.
- в) Откройте оба клапана блока манометров и включите вакуумный насос.
- г) Не менее чем через 10 минут проверьте, что манометр низкого давления показывает 100 кПа или больше.
Примечание: если давление ниже, закройте оба клапана блока манометров и выключите вакуумный насос.
Проверьте герметичность системы и устраните неполадки.
- д) Закройте оба клапана блока манометров и выключите вакуумный насос.
- е) Оставьте систему в таком состоянии не менее 5 минут, проверьте, что показания приборов не изменяются.

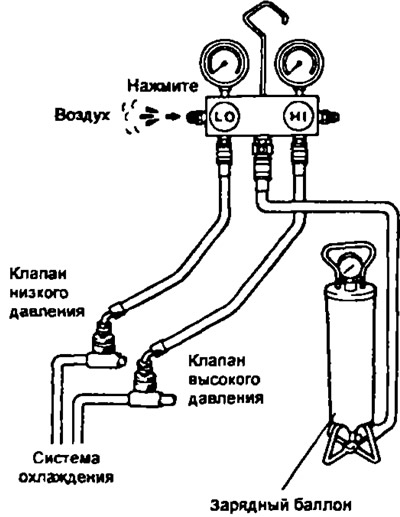

3. Установите зарядный баллон.
Примечание: при работе с зарядным баллоном всегда выполняйте требования, описанные е инструкции к нему.
- а) Заправьте зарядный баллон необходимым количеством хладагента.
- б) Подсоедините центральный шланг к зарядному баллону.
Внимание, не открывайте клапаны на блоке манометров!
- в) Откройте клапан на зарядном баллоне
- г) Нажмите на сердечник клапана, расположенного сбоку блока манометров. и выпустите воздух из центрального шланга.
4. Проверьте герметичность системы.
- а) Откройте клапан высокого давления на блоке манометров и заправьте систему хладагентом.
- б) Когда давление в стороне низкого давления достигнет 98 кПа, закройте клапан высокого давления.
- в) Проверьте детектором утечек герметичность системы.
- г) При обнаружении утечек после ремонта повторите процедуру вакуумирования.
5. Дозаправьте систему хладагентом. После проверки на герметичность доведите количество хладагента до нормы
Внимание!
- Никогда не заряжайте систему через сторону высокого давления при работающем двигателе.
- Не открывайте клапан низкого давления, когда система заправляется жидким хладагентом.
- а) Откройте полностью клапан высокого давления блока манометров.
- б) Полностью заправьте систему, после чего закройте клапан высокого давления.
Примечание: признаком полностью заряженной системы является отсутствие пузырьков в сервисном окне.
6. Отсоедините блок манометров от сервисных клапанов.
Примечание: вначале закройте клапаны блока манометров!
7. Установите заглушки на сервисные клапаны системы охлаждения.
