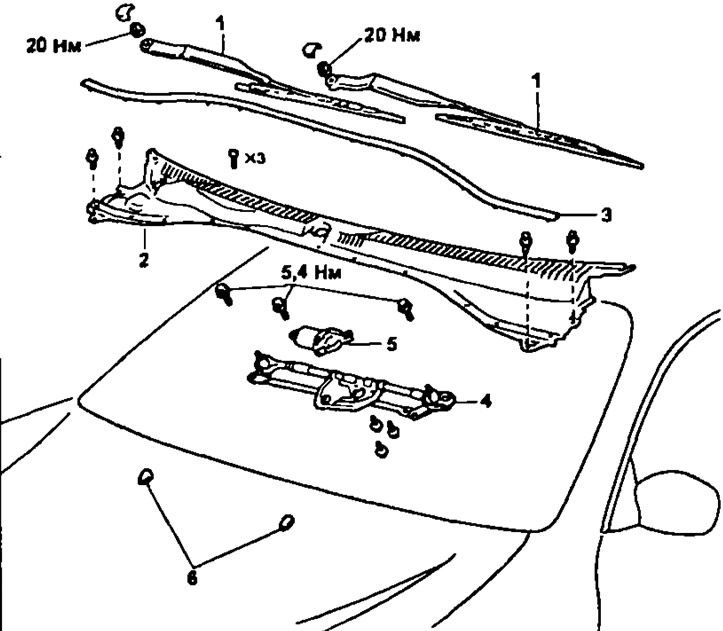

Стеклоочистители и омыватель лобового стекла: 1 - поводок стеклоочистителя, 2 - вентиляционная решетка, 3 - уплотнитель, 4 - привод стеклоочистителя в сборе, 5 - электродвигатель привода стеклоочистителя, 6 - форсунки омывателя
Снятие стеклоочистителя лобового стекла
1. Снимите следующие части:
- а) Поводки стеклоочистителя.
- б) Вентиляционную решетку капота автомобиля.
2. Снимите электродвигатель очистителя
- а) Отсоедините разъем, затем отверните три болта.
- б) Снимите электродвигатель очистителя с тягой.
Установка стеклоочистителя лобового стекла
1. Установите следующие части:
- а) Электродвигатель очистителя с тягой.
- б) Вентиляционную решетку капота.
2 Установите поводки очистителя лобового стекла.
- а) Установите поводки стеклоочистителя. затем включите и выключите стеклоочиститель.

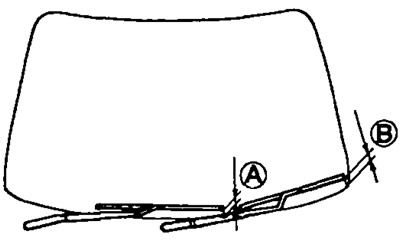

- б) Проверьте расстояния "А" и "В", показанные на рисунке, и при необходимости отрегулируйте положение поводков стеклоочистителя.
- А приблизительно 30 мм
- В приблизительно 29 мм
- е) Затяните гайку. Момент затяжки 22 Нм.
Снятие стеклоочистителя двери задка
Примечание: при снятии и установке руководствуйтесь сборочным рисунком "Дверь задка".
1. Снимите поводок стеклоочистителя.
2. Снимите накладку двери задка.
3. Снимите электродвигатель стеклоочистителя.
- а) Отсоедините разъем, затем отверните болты крепления.
- б) Снимите электродвигатель.
Установка стеклоочистителя двери задка
1. Установите следующие части-
- а) Электродвигатель стеклоочистителя.
- б) Накладку двери задка.
2. Установите поводок стеклоочистителя
- а) Установите поводок стеклоочистителя, затем включите и выключите стеклоочиститель.

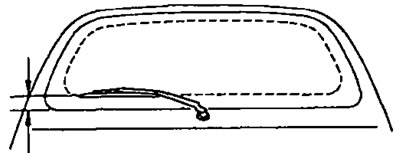

- б) Проверьте расстояние, показанное на рисунке, и при необходимо-сти отрегулируйте положение поводка стеклоочистителя. CALDINA: приблизительно 30 мм.
- в) Затяните гайку. Момент затяжки 5,4 Нм.
