Примечание: при снятии и установке панели приборов руководствуйтесь соответствующими сборочными рисунками.
Панель приборов (CORONA EXIV): 1 - усилитель панели приборов, 2 - фиксатор №1, 3 - дефлектор обогрева бокового стекла, 4 - кронштейн вещевого ящика, 5 - дверка вещевого ящика, 6 - центральная консоль, 7 - боковой дефлектор, 8 - панель приборов, 9 - нижняя отделочная панель, 10 - отделочная панель комбинации приборов и центральной консоли, 11 - верхняя отделочная панель

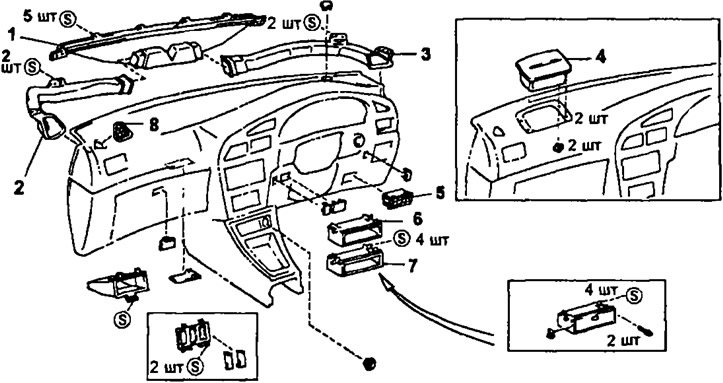

Панель приборов (CORONA EXIV) (Продолжение): 1 - дефлектор обогрева ветрового стекла, 2 - воздуховод №1, 3 - воздуховод №2, 4 - подушка безопасности пассажира. 5 - боковой дефлектор, 6, 7 - заглушка отверстия под магнитолу, 8 - дефлектор обогрева бокового стекла
Панель приборов (CORONA CALDINA): 1 - боковой усилитель, 2 - усилитель панели приборов, 3 - фиксатор №1, 4 - усилитель, 5 - боковая крышка панели приборов, 6 - центральная панель консоли, 7 - нижняя крышка, 8 - нижняя отделочная панель, 9 - отделочная панель комбинации приборов, 10 - отделка панели приборов
Панель приборов (CORONA PREMIO): 1 - подушка безопасности пассажира, 2 - усилитель панели приборов, 3 - фиксатор №1, 4 - отделка передней стойки, 5 - нижняя отделочная панель комбинации приборов, 6 - отделочная панель комбинации приборов и центральной консоли, 7, 9 - заглушка отверстия под магнитолу, 8 - дверка вещевого ящика, 10 - панель управления кондиционером, 11 - ось петли, 12 - центральная консоль, 13 - боковая крышка центральной консоли, 14 - нижняя отделочная панель, 15 - кожух рулевой колонки, 16 - рулевое колесо, 17 - комбинированный переключатель, 18 - накладка рулевого колеса, 19 - дефлектор №2 обогрева бокового стекла, 20 - комбинация приборов, 21 - панель приборов, 22 - жгут проводов панели приборов, 23 - дефлектор обогрева ветрового стекла, 24 - воздуховод №1, 25 - воздуховод дефлектора №2 обогрева бокового стекла, 26 - воздуховод №3, 27 - воздуховод №2, 28 - подсветка вещевого ящика, 29 - центральный кронштейн, 30 - переходник воздуховода №2, 31 • кронштейн пепельницы, 32 - пепельница, 33 - подсветка пепельницы, 34 - дефлектор воздуховода №2
Панель приборов (CORONA, CALDfNA) (Продолжение): 1 - дефлектор обогрева бокового стекла, 2 - боковой дефлектор, 3 - дефлектор обогрева ветрового стекла, 4 - панель приборов, 5 - магнитола, 6 - заглушка отверстия под магнитолу, 7 - заглушка отверстия под магнитолу, 8 - кронштейн вещевого ящика, 9 - дверка вещевого ящика
