Примечание. Выключите все электрооборудование и систему кондиционирования.
Примечание. Частоту вращения холостого хода проверяйте с выключенным вентилятором системы охлаждения.
Примечание. На время проверки частоты вращения холостого хода установите рычаг переключения передач в нейтральное положение.
Проверка с диагностическим прибором II
Прогрейте и выключите двигатель.

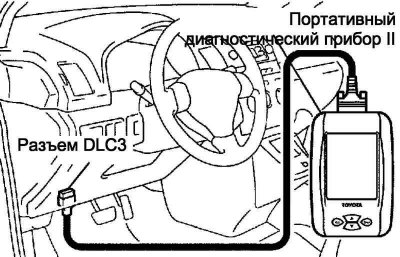

Рис. 2.112. Подключение диагностического прибора
Подключите портативный диагностический прибор II к разъему DLC3 (рис. 2.112).
Включите зажигание ON (START).
Выберете режим прибора: Powertrain/ Engine and ECT/ Data List/ Engine SPD.
Примечание. Если требуется помощь по выбору таблицы данных Data List, следует обратиться к руководству по эксплуатации портативного диагностического прибора II.
Проверьте частоту вращения холостого хода.
Частота вращения холостого хода: 600–700 мин–1.
Выключите зажигание (OFF).
Отсоедините портативный диагностический прибор II от диагностического разъема DLC3.
Проверка без диагностического прибора

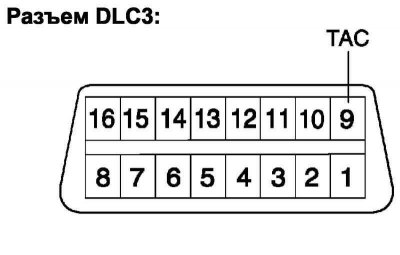

Рис. 2.114. Контакт диагностического разъема при проверке без диагностического прибора
Присоединить SST 09843-18040 к клемме 9 (TAC) разъема DLC3, затем присоединить тахометр (рис. 2.114).
Примечание. Перед соединением тщательно проверить номера клемм. Замыкание других клемм может привести к повреждению двигателя.
Включите зажигание ON (START).
Проверьте частоту вращения двигателя на холостом ходу.
Частота вращения холостого хода: 600–700 мин–1.
Выключите зажигание (OFF).
Отсоедините тахометр.
Отсоедините SST от клеммы 9 (TAC).
