Примечание. Прежде чем приступать к регулировке положения двери в автомобилях, оснащенных боковыми подушками безопасности и подушками безопасности занавесочного типа, необходимо отсоединить отрицательную (–) клемму от вывода аккумуляторной батареи. После регулировки проверьте работоспособность контрольной лампы системы дополнительных средств безопасности (SRS), боковой подушки безопасности и подушки безопасности занавесочного типа.
Последовательность действий одинакова для правой и левой сторон автомобиля.
Ниже описаны операции, которые выполняются с левой стороны автомобиля.
Центровочные болты используются для крепления дверных петель к кузову и двери. Невозможно произвести регулировку двери с установленными центровочными болтами. При регулировке центровочные болты следует заменить стандартными болтами (с шайбами).
Момент затяжки болта, для которого не указано значение, можно найти в таблице в начале раздела.
Проверьте переднюю левую дверь.

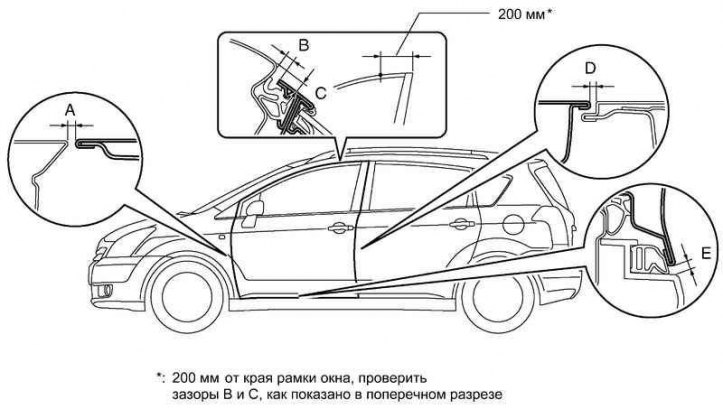

Рис. 8.38. Схема проверки регулировки передней двери
Убедитесь, что зазоры, отмеченные буквами от A до Е, не превышают номинальных значений (рис. 8.38).
Отрегулируйте переднюю левую дверь.

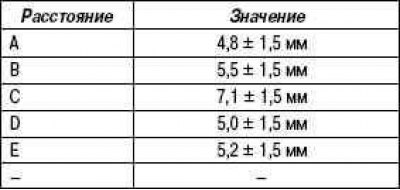

Номинальные значения
Отсоедините отрицательный (–) провод от вывода аккумуляторной батареи.
Внимание! Работы необходимо начинать не раньше, чем через 90 с после выключения зажигания (OFF) и отсоединения отрицательной клеммы аккумуляторной батареи. (Система дополнительных средств безопасности имеет собственный резервный источник питания. Если начать работу до истечения 90 с после отсоединения отрицательной клеммы от аккумуляторной батареи и выключения зажигания (OFF), может случайно активироваться система дополнительных средств безопасности (SRS).)
Рис. 8.39. Схема регулировки передней двери в разных плоскостях
С помощью специального инструмента SST отрегулируйте дверь в горизонтальной и вертикальной плоскости, ослабляя болты крепления дверных петель к кузову (рис. 8.39).
После регулировки затяните болты крепления петель к кузову.
Момент затяжки: 26 Н·м.
Отрегулируйте дверь в горизонтальной и вертикальной плоскости, ослабляя болты крепления петель к двери.
После регулировки затяните болты крепления петель к двери.
Момент затяжки: 26 Н·м.

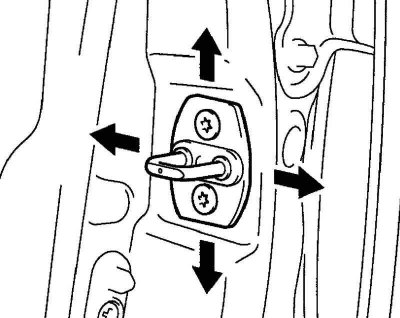

Рис. 8.40. Регулировка защелки
Отрегулируйте положение защелки замка двери, ослабив винты крепления защелки и ударяя по ней пластмассовым молотком (рис. 8.40).
После регулировки затяните винты крепления защелки.
Момент затяжки: 23 Н·м.
Подсоедините отрицательный (–) провод к выводу аккумуляторной батареи.
Проверьте контрольную лампу SRS.
