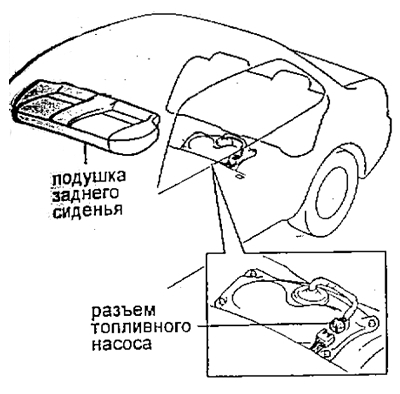

Внимание: при выполнении работ по снятию и установке компонентов топливной системы следует отключить разъем топливного насоса в багажном отсеке как показано на рисунке.
Снятие
Меры предосторожности: не курите и не пользуйтесь открытым огнем при работе с топливным насосом.
1. Отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи.
2. Снимите подушку заднего сиденья,
3. Отсоедините жгут проводов, отверните винты крепления и снимите крышку сервисного люка.
4. Снимите топливный насос и датчик указателя уровня топлива в сборе.
а) Отсоедините разъем топливного насоса и датчика указателя уровня топлива, трубку отвода топлива и шланг возврата топлива.
б) Отсоедините шланг возврата топлива от кронштейна топливного насоса. .
5. Отсоедините кронштейн крепления топливного насоса от топливного бака.
а) Отверните 8 болтов.
б) Снимите топливный насос и датчик указателя уровня топлива в сборе вместе с прокладкой.
Установка
Установка топливного насоса производится в порядке, обратном его снятию. При этом следует в надлежащие места устанавливать новые прокладки взамен бывших в использовании.

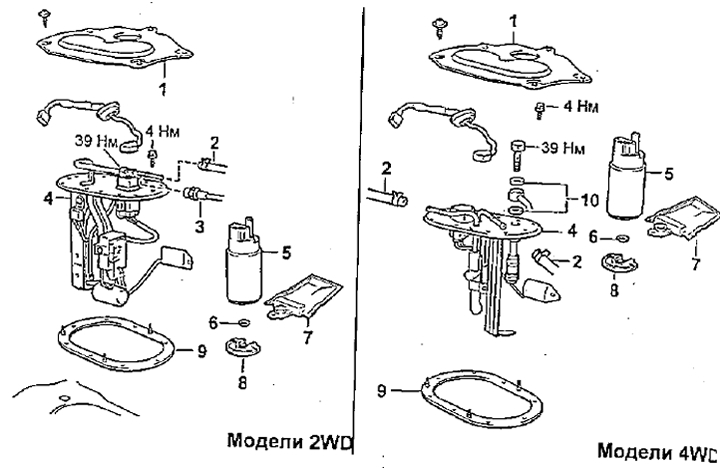

1 - крышка сервисного люка,
2 - трубка отвода топлива,
3 - трубка возврата топлива,
4 - кронштейн насоса,
5 - топливный насос,
6 - хомут,
7 - фильтр насоса,
8 - резиновый амортизатор,
9 - прокладка,
10 - кольцевое уплотнение.
