Снятие
1. Слейте жидкость из системы охлаждения двигателя.
2. (Для автомобилей с МКПП). Снимите рукоятку и чехол, рычага переключения передач.
3. (Для автомобилей с АКПП). Снимите отделку отверстия для рычага переключения передач.
4. Снимите нижнюю отделку центральной консоли.

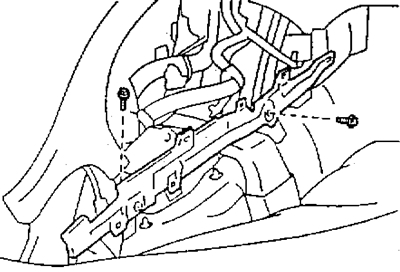

5. Открутите два болта крепления и снимите кронштейн, как показано на рисунке.

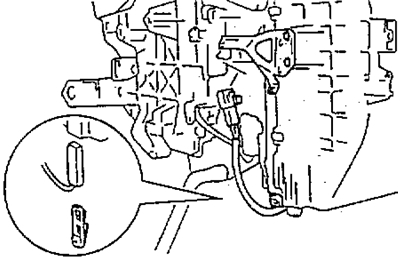

6. Снимите датчик температуры охлаждающей жидкости.

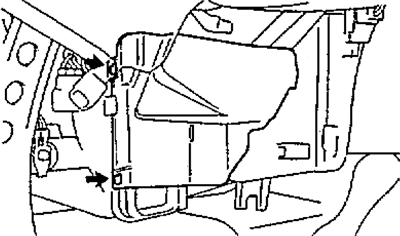

7. Отсоедините зажимы и снимите боковую декоративную крышку.

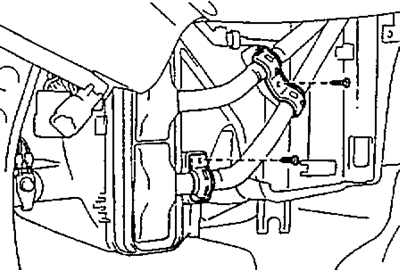

8. Открутите два винта крепления и снимите фиксаторы трубок подвода и отвода охлаждающей жидкости.

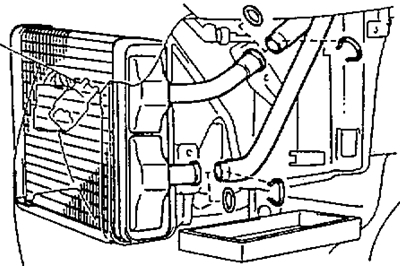

9. Снимите хомуты и кольцевые уплотнения, отсоедините трубки подвода и отвода охлаждающей жидкости от отопителя.
Примечание: обязательно подставьте поддон под места разъединения трубок так, как возможно наличие небольшого количества не слившейся охлаждающей жидкости.
10. Снимите отопитель.
Установка
Примечание: установка отопителя производится в порядке обратном снятию.
