- Собрать щиток приводного подшипника. Для этого запрессовать подшипник залитой стороной в ротор. Вложить удерживающую плату подшипника в щиток приводного подшипника так, чтобы захваты платы вошли в прорези крышки. Ввернуть 4 болта в щит подшипника.
- Установить подшипник в щит подшипника.
- Установить шкив. Затянуть гайку с моментом затяжки 40 Нм. Для этого осторожно зажать ротор в тисках через щечки из мягкого металла.
- Если отпаивались провода, их следует опять подпаять. При этом приставить в качестве теплоотвода пинцет к ножкам диодов, чтобы они не перегревались.
- Наложить на каждую шайбу указанные не рисунке 273 штифты, закрепить выпрямитель на четырех болтах.

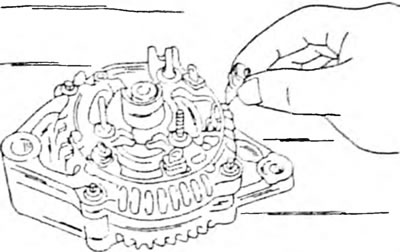

Рис. 273. Надевание резиновой изоляции.
- Проконтролировать внутреннюю сторону статора и отвести в сторону все плохо проложенные провода, чтобы они не могли касаться ротора.
- Прикрепить щеткодержатель и регулятор с задней стороны генератора и привернуть 5-ю болтами, чтобы было обеспечено расстояние между крышкой щеткодержателя и клеммой не менее 1 мм.
- Закрепить тремя гайками крышку подшипника токосъемных колец.
