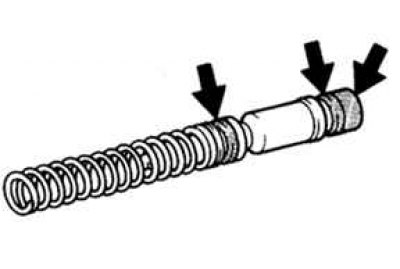

Рис. 3.24. Места нанесения консистентной смазки на корпус поршня
Смажьте детали поршня литиевой консистентной смазкой (места нанесения смазки показаны стрелками на рисунке 3.24).
Установите поршень с пружиной в цилиндр.
Внимание! Следите за тем, чтобы не повредить внутреннюю часть корпуса цилиндра.
Установите упорную пластину на толкатель.
Установите толкатель в корпус цилиндра.

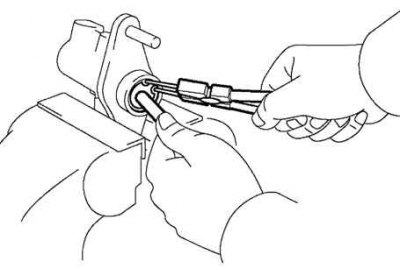

Рис. 3.23. Снятие стопорного кольца
Утапливая стержень поршня, с помощью клещей для снятия и установки стопорных колец установите стопорное кольцо (см. рис. 3.23).
Установите чехол на корпус цилиндра.
Установите контргайку толкателя.
Временно установите вилку толкателя с контргайкой на толкатель.
Установите входной штуцер и новое уплотняющее кольцо.

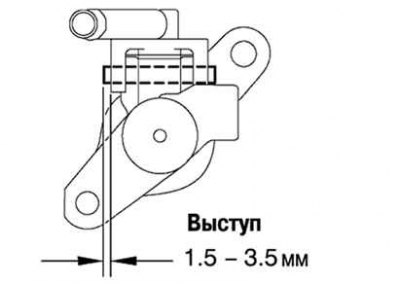

Рис. 3.25. Схема установки шлицевого пружинного штифта
Используя бородок с тонким жалом (5 мм) и молоток, установите шлицевой пружинный штифт (рис. 3.25).
