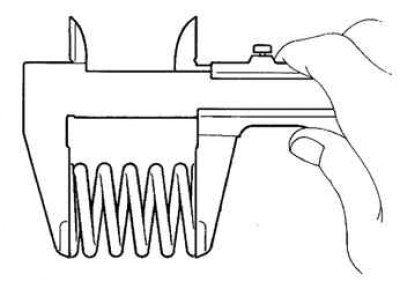

Рис. 2.87. Измерение длинны клапанной пружины
Штангенциркулем измерьте длину пружины в свободном состоянии (рис. 2.87).
Длина пружины клапана: 45,70 мм.

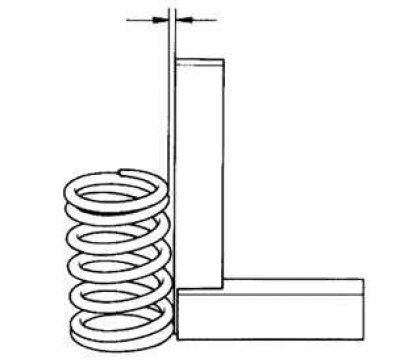

Рис. 2.88. Измерение зазора неперпендикулярности клапанной пружины
Используя металлический угольник (90°), проверьте зазор неперпендикулярности пружины клапана (рис. 2.88).
Предельный зазор неперпендикулярности: 1,6 мм.
