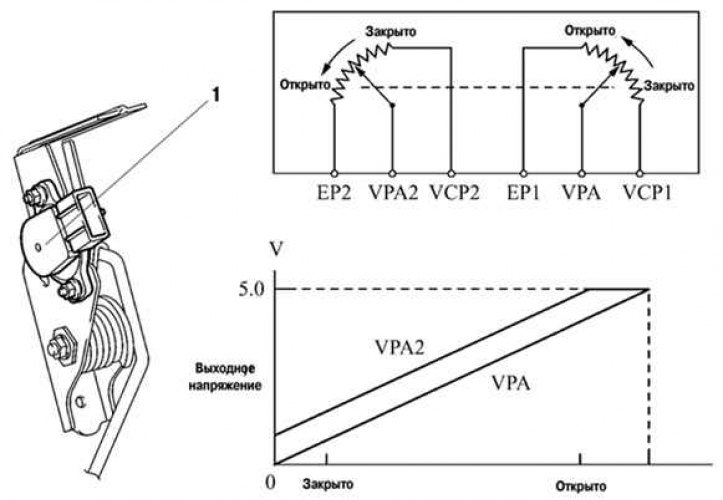

Рис. 2.46. Датчик положения педали управления подачей топлива: 1 – датчик
Этот датчик преобразует угол поворота педали управления подачей топлива в электрические сигналы с двумя различными характеристиками и передает их в электронный блок управления двигателя (рис. 2.46). Один сигнал (VРA) линейного изменения напряжения во всем диапазоне угла поворота педали управления подачей топлива, другой – сигнал (VРA2) напряжения смещения.
